Hűtőfolyadék-rendszer SKM 500
A tiszta tartály kapacitása: 500 liter
Szűrési fok: 1,0 mm
Szűrőkapacitás: 180 l/perc
Szivattyúteljesítmény: 2,0 bar 150 l / perc
Külön hűtőfolyadék-rendszer eltávolítható acéllemez szűrőbetéttel.
Nagynyomású hűtőközegrendszerek.
Maximalizálja a hatékonyságot a fejlett hűtési technológiával.
A nagynyomású hűtőközeg-rendszerek alkalmazása döntő lépés a CNC megmunkálóközpont teljesítményének jelentős növelése felé. Ennek során a hűtőfolyadékot a munkaorsón keresztül közvetlenül a szerszám vágóéléhez vezetik. Mivel a hűtőközeg használata a kenéshez, a hűtéshez és különösen a forgács eltávolításához általában elengedhetetlen, ezt az alrendszert megmunkálóközpontba történő beruházáskor különös figyelmet kell fordítani.
Tudjon meg többet a különböző hűtési technológiáinkról és a bővítési lehetőségek széles skálájáról az alábbiakban.
Hűtőfolyadék-rendszerek változatai.
Kompakt hűtőközeg-rendszereinket három különböző változatban kínáljuk. Ha a központi hűtőközeg-rendszer használata nem lehetséges, a HEDELIUS gazdaságos alternatívát kínál a ferde ágyas szalagszűrő rendszerrel. A ferdeágyas szalagszűrőket magas szűrési fok és alacsony papírfogyasztás jellemzi.
Hűtőfolyadék-rendszer SKM 900
A tiszta tartály kapacitása: 900 liter
Szűrési fok: 190 μm
Szűrőkapacitás: 180 l/perc
Szivattyúteljesítmény: 2,5 bar 150 l/perc
Külön álló ferde ágyas övszűrő hűtőfolyadék rendszerrel Automatikus papíradagolás, töltési szint ellenőrzés és acél szitaszűrő a szűrőgyapjú felett az alumínium és műanyag forgácsok elválasztásához.
Hűtőfolyadék-rendszer SKM 1400
A tiszta tartály térfogata: 1400 liter
Szűrési fok: 190 μm
Szűrőkapacitás: 180 l/perc
Szivattyúteljesítmény: 2,5 bar, 150 l/perc
Külön álló, ferde ágyas övszűrő hűtőfolyadék-rendszer Automatikus papíradagolás, töltési szint ellenőrzés és acél szitaszűrő a szűrőgyapjú felett az alumínium és műanyag forgácsok elválasztásához.
Más kiegészítő lehetőségek.
A különböző kiegészítő berendezések segítségével a hűtőközeg-rendszer az Ön egyedi megmunkálási feladatához igazítható. Például egy merülőhűtő a kenőanyag aktív és szabályozott hűtésének köszönhetően nagyfokú folyamatbiztonságot nyújt, mivel ellensúlyozza az anyagba és a szerszámba bevitt hőt. A lebegő olajok leválasztására szolgáló szalagszkimmer megakadályozza a hűtőfolyadék szennyeződését. Továbbá a rendszer további érzékelőkkel való felszerelése jelentősen leegyszerűsítheti az időigényes karbantartási munkákat.
Merülő hűtő
**A maximális pontosság érdekében
A beépített keverővel ellátott merülőhűtő állandó hőmérsékleten tartja a hűtőfolyadékot. Ez nemcsak a hűtő kenőanyag élettartamát növeli, hanem a marási folyamat pontosságának is kedvez.
Olajszőkítő
**A fenntartható olajleválasztás érdekében
A keverőberendezés és a beépített olajleválasztó összekapcsolása optimális. A külön áramcsatlakozásnak köszönhetően a hűtő, a keverő és a szkimmer a termelésen kívüli időszakokban, pl. hétvégén vagy ünnepnapokon is üzemel.
Koncentráció- és hőmérséklet-érzékelő
**A jobb hűtőfolyadék-karbantartás érdekében
A hűtőfolyadék-rendszerek digitális érzékelőkkel való opcionális felszerelése a koncentráció és a hőmérséklet mérésére jelentősen leegyszerűsíti a hűtőfolyadék karbantartását.
Belső hűtőfolyadék-ellátás
**A nagyobb folyamatbiztonság érdekében
A rendszereket az alkalmazástól függően 25, 50 vagy 75 baros nagynyomású szivattyúkkal is fel lehet szerelni. A nagynyomású hűtőfolyadék-ellátás révén a szerszám vágóélei lehűlnek, és megelőzhető a kopás.
Övszűrős hűtőfolyadék-rendszer szalagkaparóval
**A gép optimális teljesítménye érdekében
A különálló szalagszűrő hűtőfolyadék-rendszer szalagkaparóval van felszerelve, amely eltávolítja az alumínium- és műanyag forgácsot a szalagról, és egy külön forgácsgyűjtő tartályba üríti. Ez biztosítja a forgácsok hatékony tisztítását és eltávolítását.
Programozható hűtőközegnyomás.
A belső nagynyomású hűtőfolyadék-ellátással együtt a szivattyú fordulatszámának szabályozásához alapfelszerelésként frekvenciaváltó van beépítve. Mivel nem minden szerszám vagy folyamat igényli a teljes nyomást, a hűtőközeg nyomása és így közvetve az energiafogyasztás is beállítható szerszámonként egyedileg, közvetlenül az NC-programban, a fordulatszámszabályozó segítségével. Ökölszabályként:
20%-os sebességcsökkentés 50%-os energiamegtakarítást eredményez
50%-os sebességcsökkentés 80%-os energiamegtakarítást eredményez

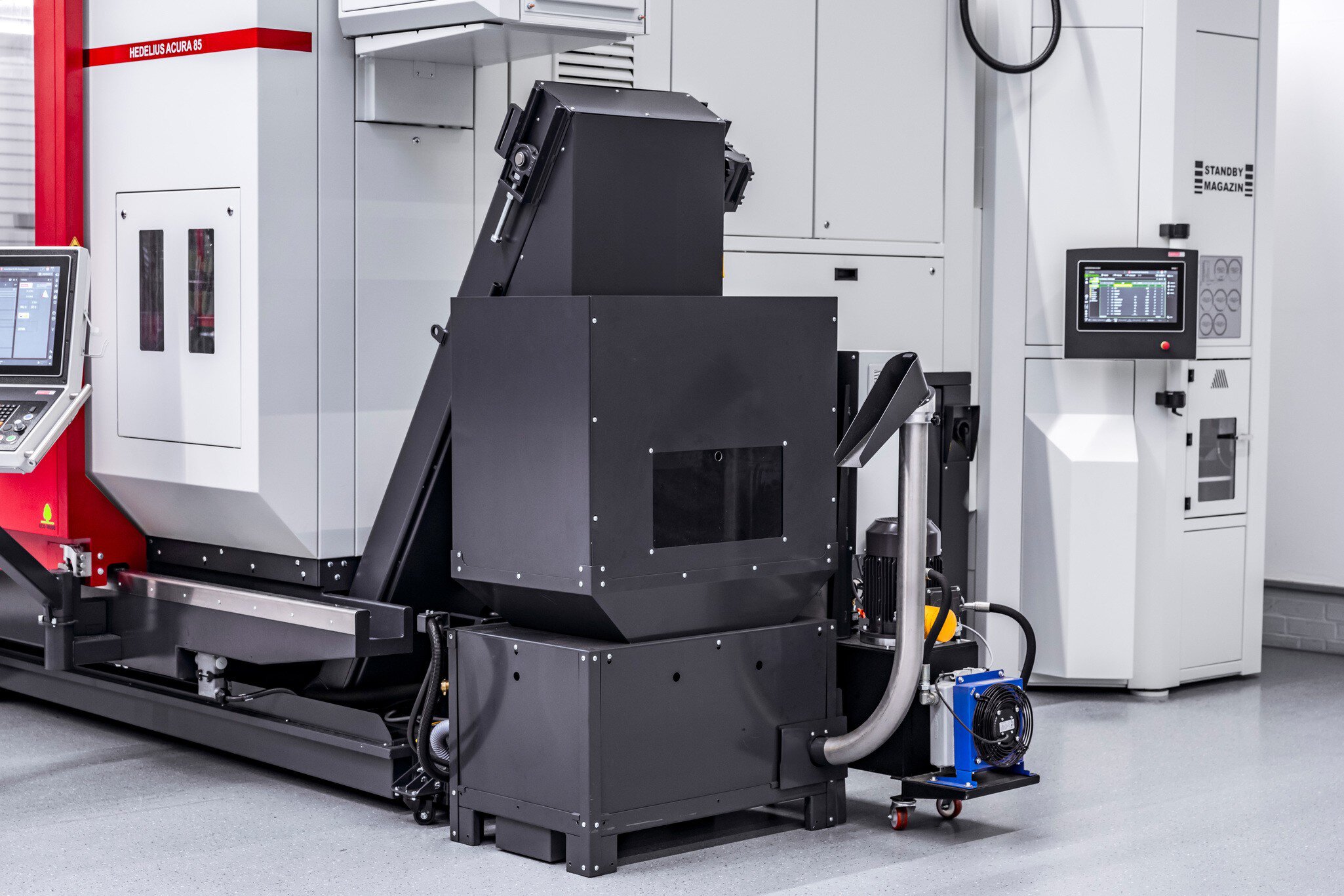

Törpe sajtó.
A HEDELIUS felhasználóbarát és fenntartható megoldást kínál a hűtőfolyadékok újrahasznosítására is. Ha egy forgácsprést csatlakoztat a megmunkálóközpontjához, a megmunkálás során keletkező forgácsot elválasztja a hűtő-olajoktól. A megtapadt hűtő kenőanyag szinte teljesen kipréselődik a forgácsból, és visszakerül a forgácsszállítóba. Ezenkívül a brikettálás során a keletkező forgács térfogata kb. 80 %-kal csökken. Ez azt jelenti, hogy az ártalmatlanítandó hulladékból nyereségesen újrahasznosítható anyagokat állíthat elő.
