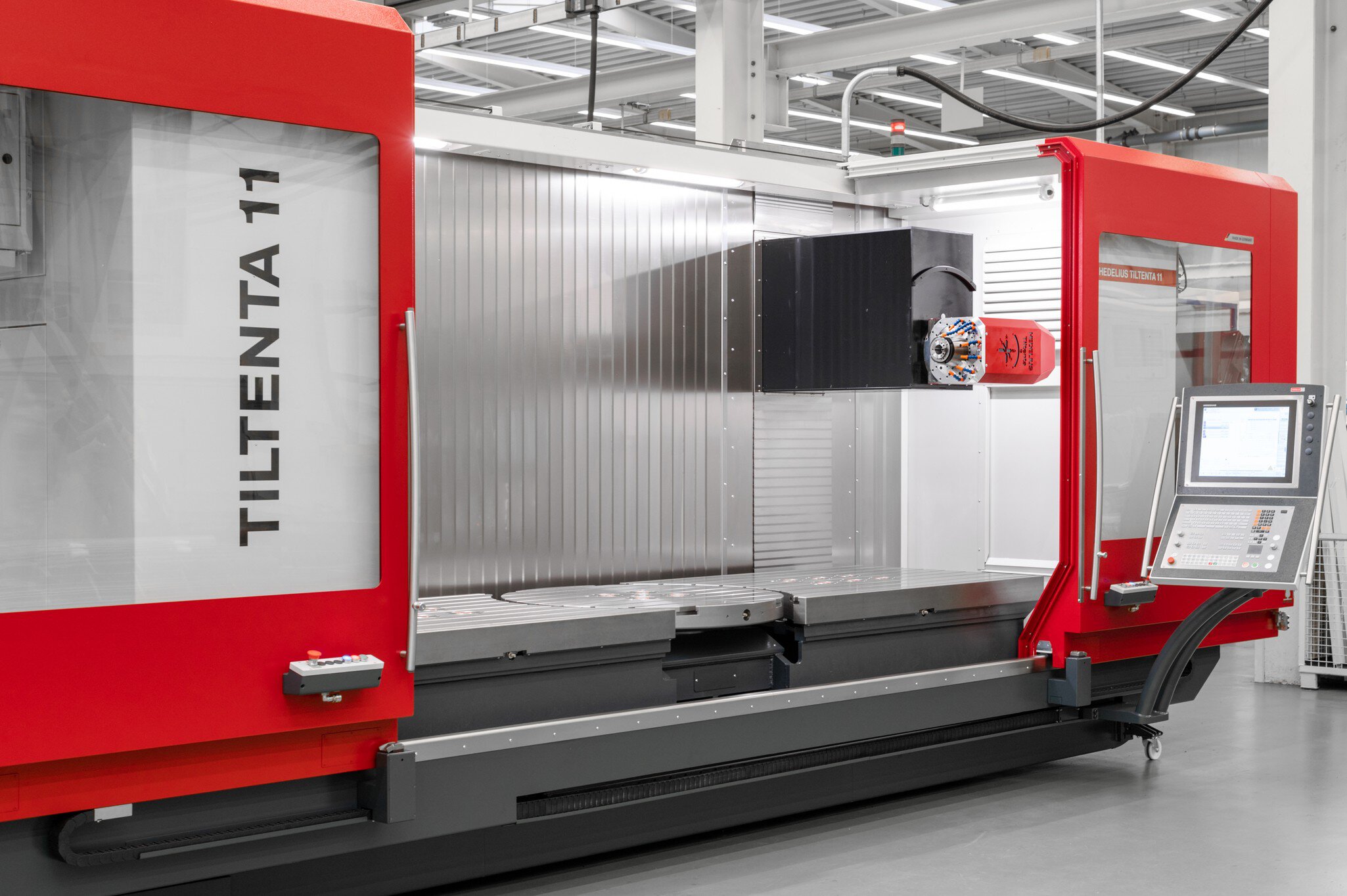

Megmunkálóközpont forgatható orsóval: TILTENTA 11-3600

A HEDELIUS a gép- és szerszámgyártás széleskörű alkalmazásaihoz tervezett univerzális megmunkálóközpontoknál a tervezés során nagy hangsúlyt fektet a stabilitásra és a pontosságra. Ennek a folyamatnak az eredménye a különleges HEDELIUS-konstrukció a folyamatosan konzolos Y-tengellyel és az ebből eredő nagy merevség és pontosság az Y- és Z-tengely teljes mozgástartományában.

Az olyan kritikus részegységeket, mint a mozgó oszlopok, ágyak és forgó forgóasztal-egységek, a HEDELIUS házon belül gyártja és méri. Ennek eredményeképpen nemcsak a minőséget tartjuk folyamatosan szem előtt, hanem a modern megmunkálás lehetőségeit és korlátait is ismerjük a mindennapi használatban. Ezt a technológiai szakértelmet folyamatosan beépítjük termékeink fejlesztésébe és ügyfeleink tanácsadásába.

A HEDELIUS német és svájci gyártók előre beállított görgős vezetőket használ. Az összeszerelés végén a lineáris tengelyek pozicionálási pontosságát, ismételhetőségét, egyenességét és holtjátékát végül lézerinterferométerrel ellenőrzik és dokumentálják. A lineáris tengelyek pozicionálási pontossága az ISO 230-2 szabvány szerint rendszeresen kevesebb, mint 6 µm.

A Renishaw körkörösségi teszt a megmunkálóközpontok pontosságának vizsgálati módszereként honosodott meg. A mérés információt nyújt a két lineáris tengely közötti kölcsönhatásról és a körmozgás pontosságáról. A csúszásmentes görgős vezetők a közvetlen pályamérő rendszerekkel és a nagy szögpontossággal kombinálva lehetővé teszik az illesztések IT6 minőségben történő marását, ami csökkenti a gyártási időt és a szükséges orsószerszámok számát.

A mérőrendszerek pontossága jelentősen befolyásolja a felületek és furatok szögeltségét és párhuzamosságát. A HEDELIUS a beépített forgácsolóasztalokban, a forgóorsó-meghajtásokban és a forgácsoló/forgóasztal-egységekben minden egyes forgástengely közepén közvetlen szögkódolókat használ. Opcióként lézer alapú szögkódolók ±1" felbontással mérik a forgótengelyek pozicionálási pontosságát, és a tengelyeket a maximális pozicionálási pontosság érdekében kalibrálják.

A HEDELIUS csak közvetlen lineáris kódolókat használ az X, Y és Z tengelyek pozíciójának mérésére. Ez azt jelenti, hogy a pozíciószabályozási hurok a teljes előtoló mechanizmust átfogja. Ezt nevezzük "zárt hurok" működésnek. A mechanika átviteli hibáit így az előtoló tengelyen lévő lineáris kódoló érzékeli, és a vezérlőelektronika korrigálja.

A HEDELIUS megmunkálóközpontjait orsóhűtőkkel szereli fel a maróorsóban keletkező hő elvezetésére. A hűtőrendszer már alapfelszereltségként megnövelt hőstabilitást ér el. Mivel azonban az orsóhűtés nem képes az összes hőt elvezetni, a HEDELIUS opcionálisan hőmérséklet-érzékelőket szerel fel az orsóra, a mozgóoszlopra és egyes esetekben a forgástengelyekre is, hogy a vezérlőrendszeren keresztül kompenzálja a szerkezeti elmozdulásokat.
