  • MARATHON PL406 6 raklapos tároló + ACURA 65 MARATHON.
    HEDELIUS MARATHON PL406 Palettenautomation mit dem 5-Achs-CNC-Bearbeitungszentrum ACURA 65 MARATHON mit geöffneter Tür
  • MARATHON PL406 6 raklapos tároló + ACURA 85 MARATHON.
    HEDELIUS MARATHON PL406 Palettenautomation mit dem 5-Achs-CNC-Bearbeitungszentrum ACURA 85 MARATHON beide mit geöffneter Tür
  • MARATHON PL406 6 raklapos tárolórendszer + ACURA 50 MARATHON.
    HEDELIUS MARATHON PL406 Palettenautomation mit dem 5-Achs-CNC-Bearbeitungszentrum ACURA 50 MARATHON mit geöffneter Tür
6
Raklapok száma
6
Raklapok száma
400x400 / 400x500 mm
Raklap méretei
400x400 / 400x500 mm
Palettenmaß
270/370 kg
Átviteli súly
270/370 kg
Átviteli súly
Méretek (PDF)
Helyigény (PDF)
Összehasonlítás
Konfigurálás

6-os raklapos tároló MARATHON PL406

A következő munka beállítása "nulla" beállítási idővel egyedi alkatrészek vagy kis- és közepes méretű sorozatok esetén? Az ACURA sorozatból származó 5 tengelyes megmunkálóközponttal, a MARATHON PL406 készülékkel, mint berendezéstárolóval és a készenléti tárral, mint nagyméretű szerszámtárolóval ez valósággá válik. Akárcsak a MARATHON SR422 esetében, az ACURA MARATHON következetes kezelési koncepciója a Heidenhain TNC-vel - a gépen és a készenléti tár szerszámterminálján - itt is meggyőző. A könnyű kezelhetőség érdekében a raklapmagazinban gombok találhatók a raklaphordozó forgatására és a nyersdarabok nyugtázására. A munkalistát a Heidenhain vezérlésen a Batch Process Managerben hozzák létre.

Az Ön előnyei a MARATHON PL406

  • 6 raklap tárolóhely
  • 370 kg Áthelyezési súly max.
  • Interferencia kör átmérője max. 600 mm
  • Két forgatható raklapos tálca alapfelszereltségként (további opcionális)
  • A raklap kézzel rögzíthető a beállítóállomáson a jobb rögzítés érdekében
  • Tökéletesen illeszkedik az ACURA MARATHON sorozathoz
Beratung zur Maschine

Hozza ki a legjobbat a termeléséből

A HEDELIUS a felhasználóra összpontosít. Ezért a MARATHON automaták számos technikai részlettel vannak felszerelve, mint például a szabványos forgó beállítási állomás vagy a raklap pneumatikus rögzítése a beállítási állomáson a munkadarabok kényelmes rögzítése érdekében.

Palettenautomation MARATHON PL406 - Einblicke in den Palettenwechsel mit einer Vielzahl von Möglichkeiten zum Aufspannen von Werkstücken. Gezeigt werden u.a. Spannturm, Schraubstock, etc.
Egyedülálló a kategóriájában.

A MARATHON PL406 forgatható raklappozíciókkal rendelkezik az összetett szerelvények vagy rögzítő tornyok használatához - ez teszi egyedülállóvá a kategóriájában! A kis szériák és egyedi alkatrészek hatékonyan gyárthatók személyzet nélkül, éjszakánként vagy hétvégén.

HEDELIUS MARATHON PL406 Palette mit Spannturm und Bohrer für die Bearbeitung durch ein HEDELIUS CNC-Bearbeitungszentrum
Nagy szorítósúly.

A keményen eloxált alumíniumból készült 400 x 400 x 38 mm-es raklapok akár 250 kg rögzítési súlyt is elbírnak. Opcióként nagyobb raklapok (400 x 500 x 48 mm) is kaphatók, amelyek akár 340 kg-os befogási súlyt is lehetővé tesznek.

HEDELIUS MARATHON PL406 mit verschiedenen Spannvorrichtungen zur Bearbeitung und fertig gefrästen Werkstücken
Hatékony rögzítés.

A raklap kézi rögzítése a beállítóállomáson hatékony és biztonságos rögzítést garantál. Ez biztosítja a stabilitást és a pontosságot a munkadarabok megmunkálásakor.

Leicht drehbare Palettenplätze und ergnomische Höhen vereinfachen die Arbeit an der HEDELIUS MARATHON PL406 Palettenautomation
Forgó raklapterek.

A 360°-ban elforgatható raklapok 90°-os reteszeléssel megkönnyítik a munkadarabok rögzítését, különösen a szorítótornyokon. Ez tovább csökkenti a beállítási időt.

HEDELIUS MARATHON PL406 Palettenautomation belädt mittels Gabelgreife ein HEDELIUS CNC-Bearbeitungszentrum
Hatalmas befogási magasság.

A MARATHON PL406 akár 500 mm-es maximális befogási magasságával elegendő helyet kínál a nagy és összetett munkadarabok számára. Ez lehetővé teszi a megmunkálási feladatok széles körének megmunkálását.

HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen und Musterpalette im MARATHON PL406
Tökéletes kezdőknek.

A MARATHON PL406 különösen előnyös az automatizálásban kezdő felhasználók számára. Felhasználóbarát funkciói és intuitív vezérlése ideális választássá teszik az automatizálás felé az első lépést megtenni kívánó vállalatok számára.

Galéria a MARATHON PL406-ról

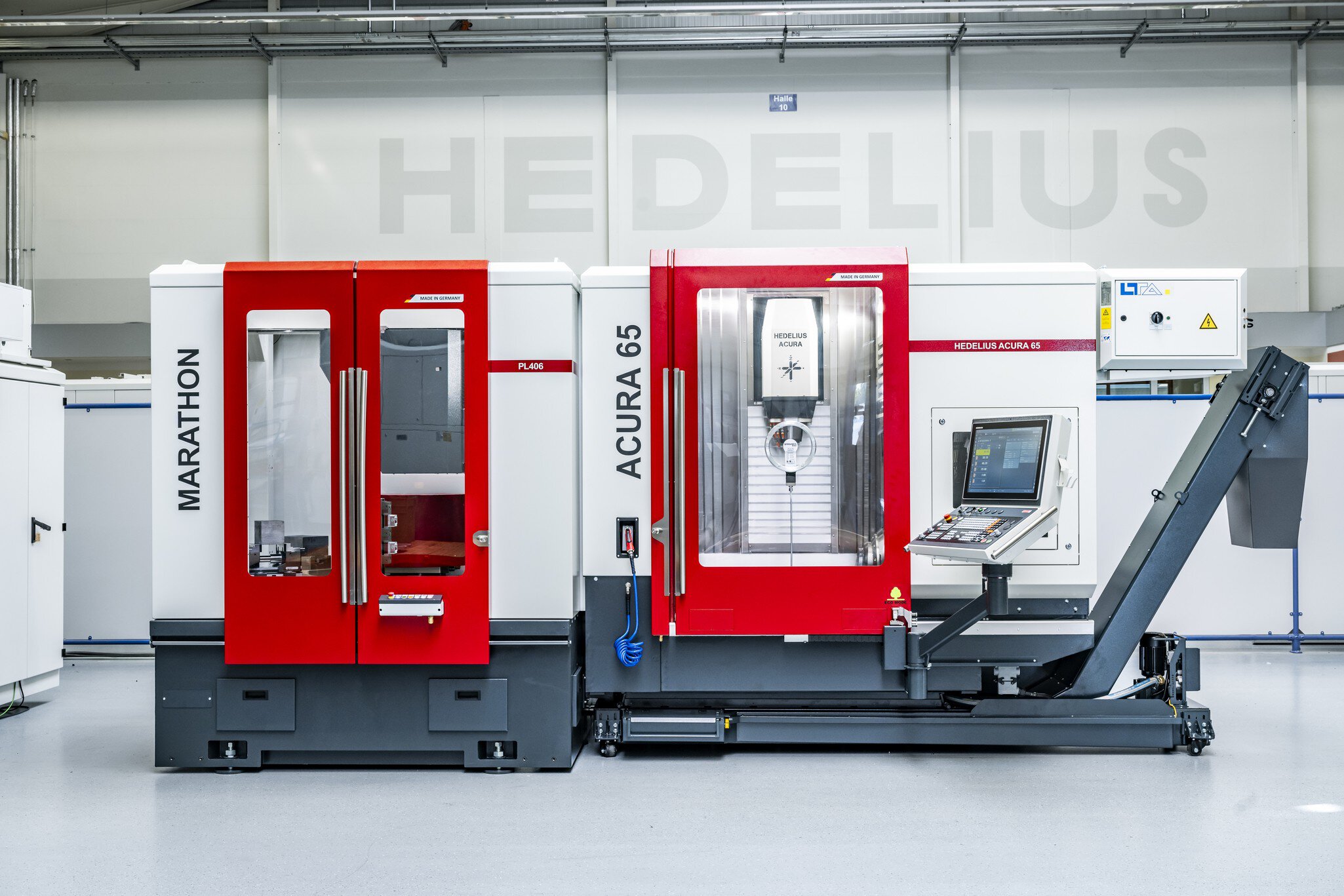

HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406. Einblick in die Palettenautomation und voll beladenen Paletten.
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen und Spannturm und Palette im Bearbeitungszentrum
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406 bei Beladung des Bearbeitungszentrums mit einem Spannturm auf einer Palette
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON Dreh-Schwenktischeinheit mit leerer Palette

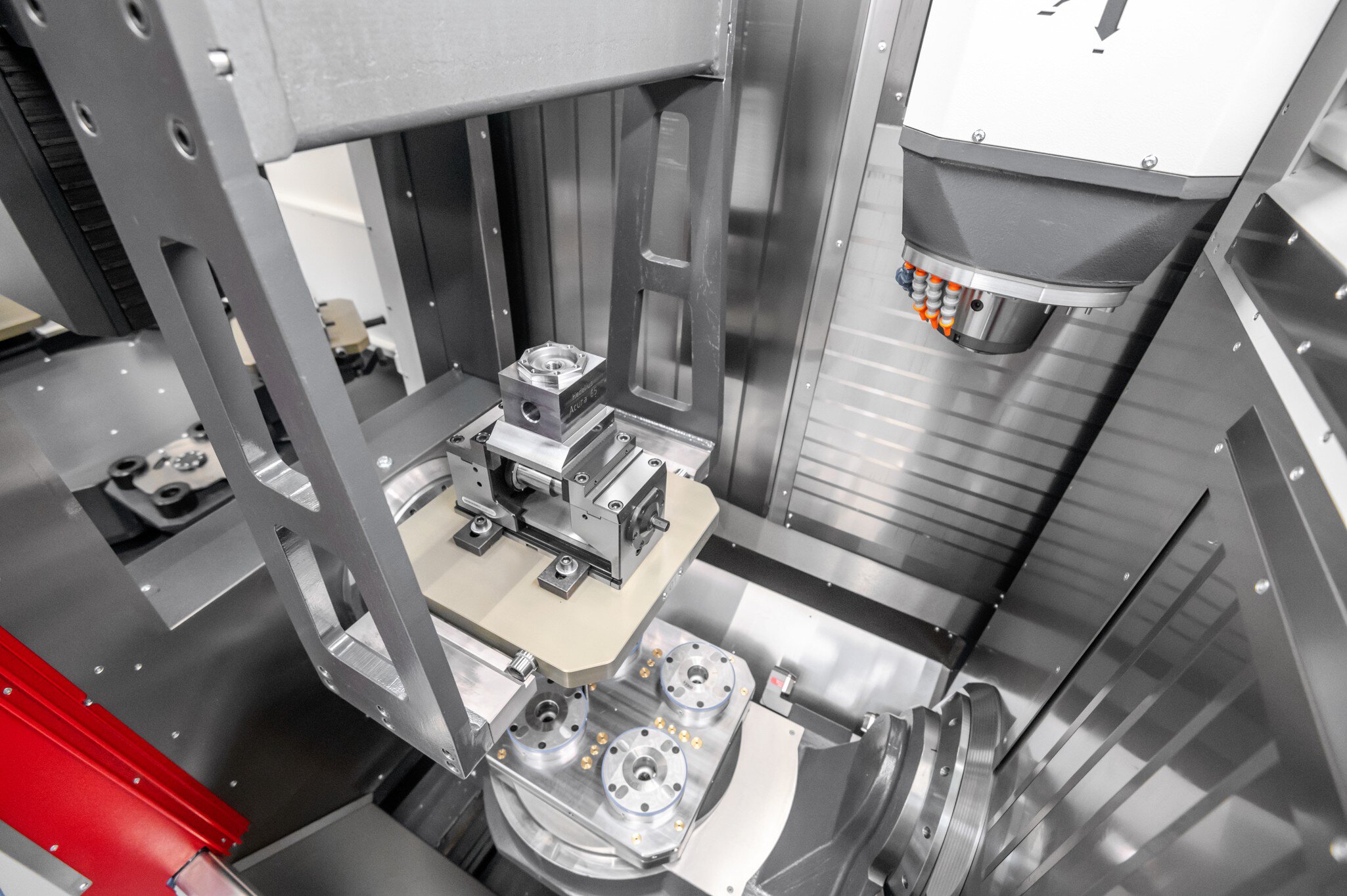

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406 bei Beladung des Bearbeitungszentrums mit Palette durch den Gabelgreifer
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum mit Heidenhain TNC7 Steuerung und geöffnetem Werkzeugmagazin und großem Bohrer
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation MARATHON P406 Dreh-Schwenktischeinheit. Der Drehschwenktisch ist um 90° gekippt und zeigt direkt zum Bediener. Die Spindel ist dabei in die tiefste Position gefahren.
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen und Musterpalette im MARATHON PL406
HEDELIUS Palettenautomation MARATHON PL406 - Einblick in den Palettenwechsel
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen

Válassza ki a kompatibilis CNC megmunkálóközpontot.

Ami általában opcionális extrafelszereltségnek számít, a HEDELIUS-nál alapfelszereltség: minden megmunkálóközpont alapfelszereltségként CNC billentyűzettel, színes monitorral, orsó előtolás túlhajtással és eredeti szoftverrel van felszerelve. A SIEMENS vagy a HEIDENHAIN legkorszerűbb vezérléstechnikája garantálja a maximális kezelési kényelmet és a korlátlan funkcionalitást. Ön dönti el, hogy melyik rendszerrel kíván dolgozni.

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 50 MARATHON
Keresztirányú útvonalak (X/Y/Z)
Utazási távolságok
500 x 550 x 550 mm
Méretek forgatható forgóasztal
Lemezjátszó méretei
Ø 400x400 mm
Max. terhelés forgó forgóasztal
Forgótányér terhelés
300 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON
Keresztirányú útvonalak (X/Y/Z)
Utazási távolságok
700 x 650 x 600 mm
Méretek forgatható forgóasztal
Lemezjátszó méretei
Ø 400x400 mm
Max. terhelés forgó forgóasztal
Forgótányér terhelés
500 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 85 MARATHON
Keresztirányú útvonalak (X/Y/Z)
Utazási távolságok
900 x 850 x 700 mm
Méretek forgatható forgóasztal
Lemezjátszó méretei
Ø 400x400 / 500x500 mm
Max. terhelés forgó forgóasztal
Forgótányér terhelés
1000 kg
További felszerelések.
Bővítse automatizálási rendszerét.

További felszerelések.

Bővítse automatizálási rendszerét.

Raklapok

Átviteli súly
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406 bei Beladung des Bearbeitungszentrums mit einem Spannturm auf einer Palette
HEDELIUS MARATHON PL406 Palettenautomation belädt mittels Gabelgreife ein HEDELIUS CNC-Bearbeitungszentrum

STANDBY Magazin
HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren
HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

Forgácsprés

Ez az Ön új, Németországban készült automatizálási megoldása.

MARATHON PL406
Raklapok száma
Raklapok száma
6
Raklap méretei
Palettenmaß
400x400 / 400x500 mm
Átviteli súly
Átviteli súly
270/370 kg

Beállítási lehetőségek

HEDELIUS MARATHON PL406 Palettenautomation mit geöffneter Tür

Érdekli egy új automatizálási rendszer egy HEDELIUS megmunkálóközponttal? Szívesen teszünk Önnek ajánlatot, pl. a HEDELIUS Maschinenfabrik GmbH CNC megmunkálóközpontjára, automatizálási megoldására stb. CNC megmunkálóközpontjaink teljesítményét szívesen bemutatjuk egy gyakorlati bemutató keretében vagy élő videó közvetítéssel.
