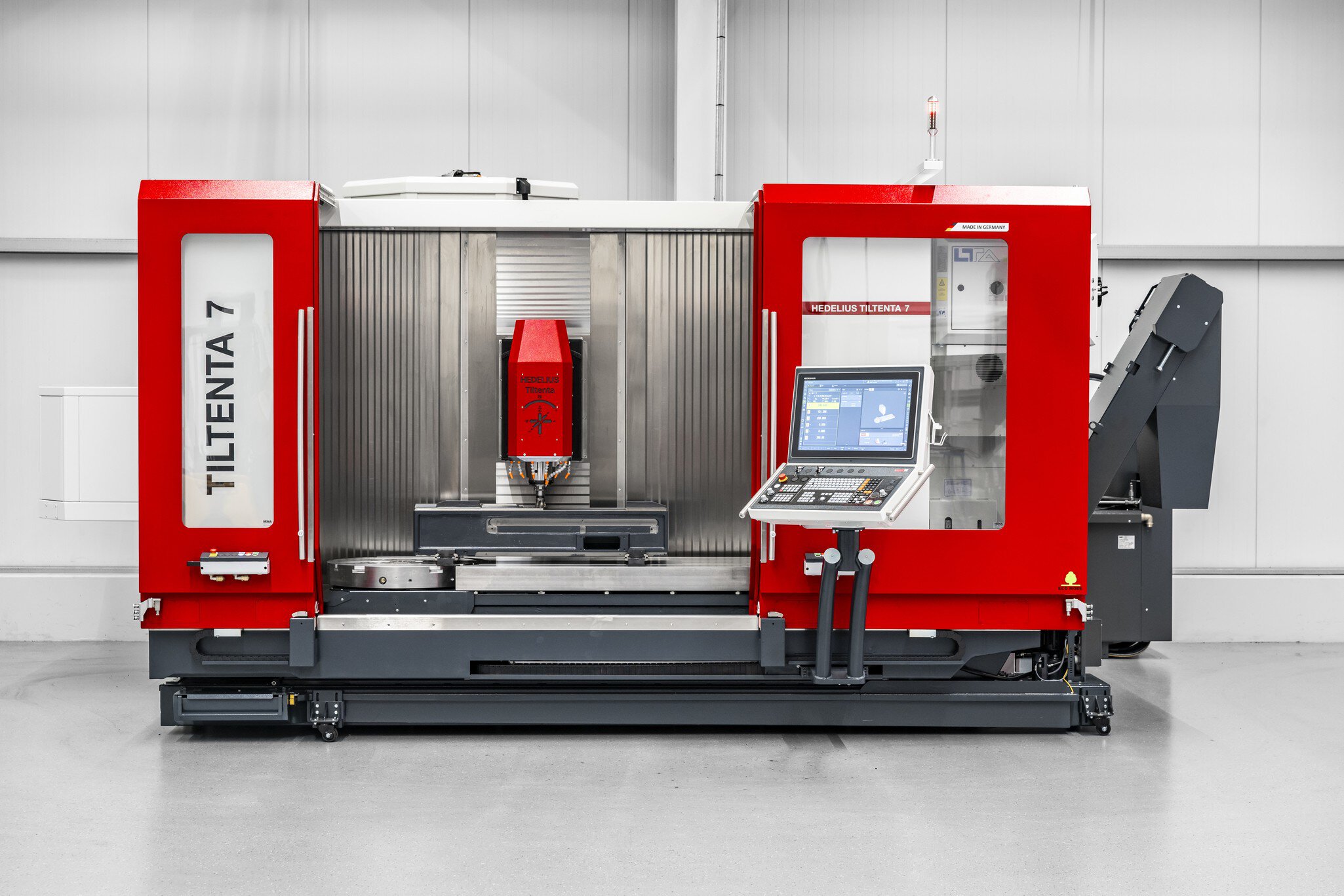

TILTENTA 7-2600 NEO EL forgatható orsóval, oldalsó NC forgótárcsával és nyílt interfésszel az automatizáláshoz.

A TILTENTA 7-2600 NEO EL új alkalmazási területeket nyit meg az egyedi alkatrészek és sorozatok teljesen automatizált megmunkálásában. A nyitott interfészek és az oldalirányban eltolt NC forgótárcsa lehetővé teszi, hogy az automatizálási rendszer a gép bal oldaláról töltse be a TILTENTA 7-et. A fokozatmentesen elforduló főorsó és a hosszú gépasztal kombinációja integrált NC forgácsolóasztallal lehetővé teszi a nagyméretű munkadarabok vegyes gyártását és a precíz 5 tengelyes megmunkálást egy gépen.

Az Ön előnyei a TILTENTA 7-2600 NEO EL

Sokoldalú 5 tengelyes megmunkálóközpontok a T sorozatból
CNC marógép elforgatható főorsóval

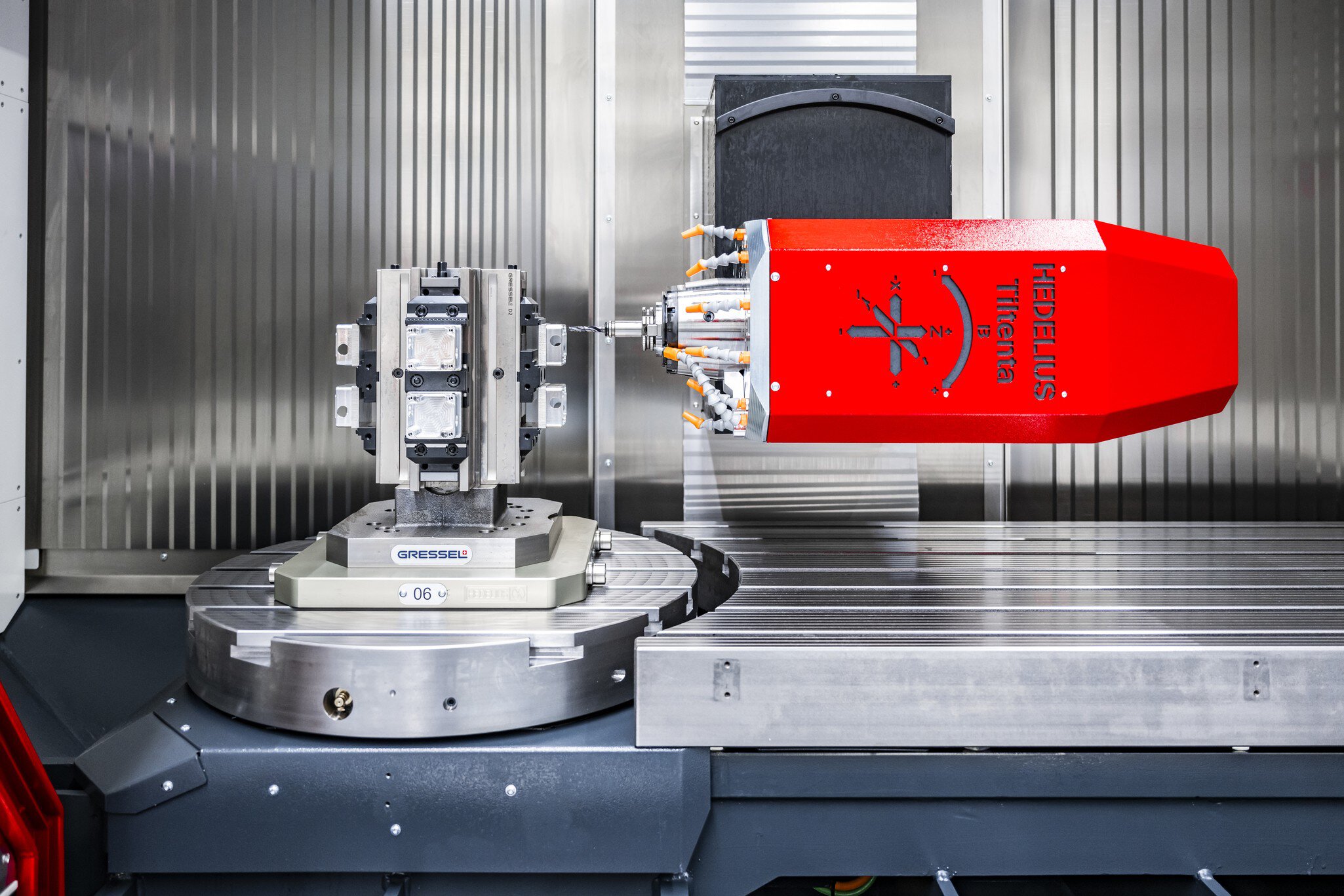

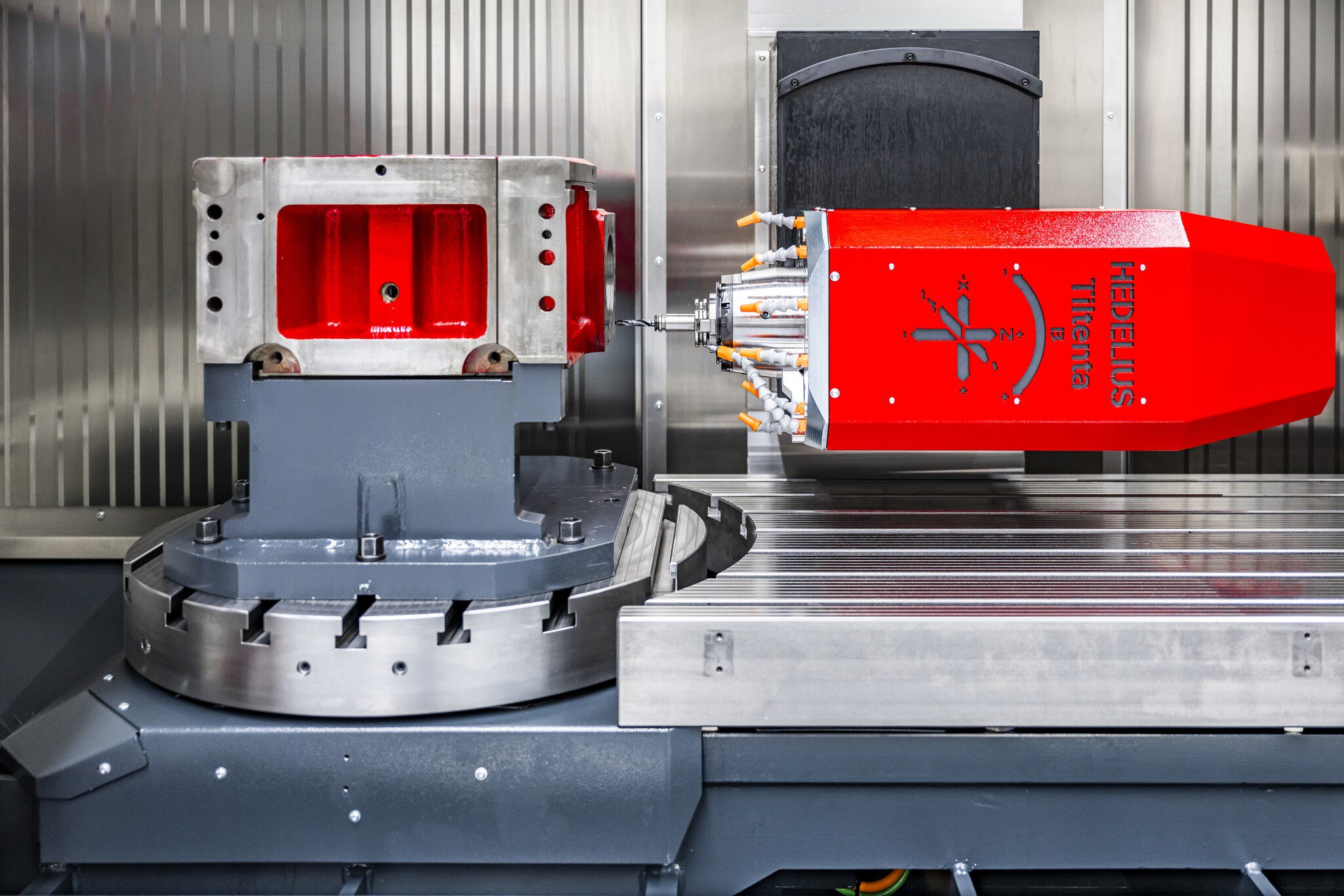

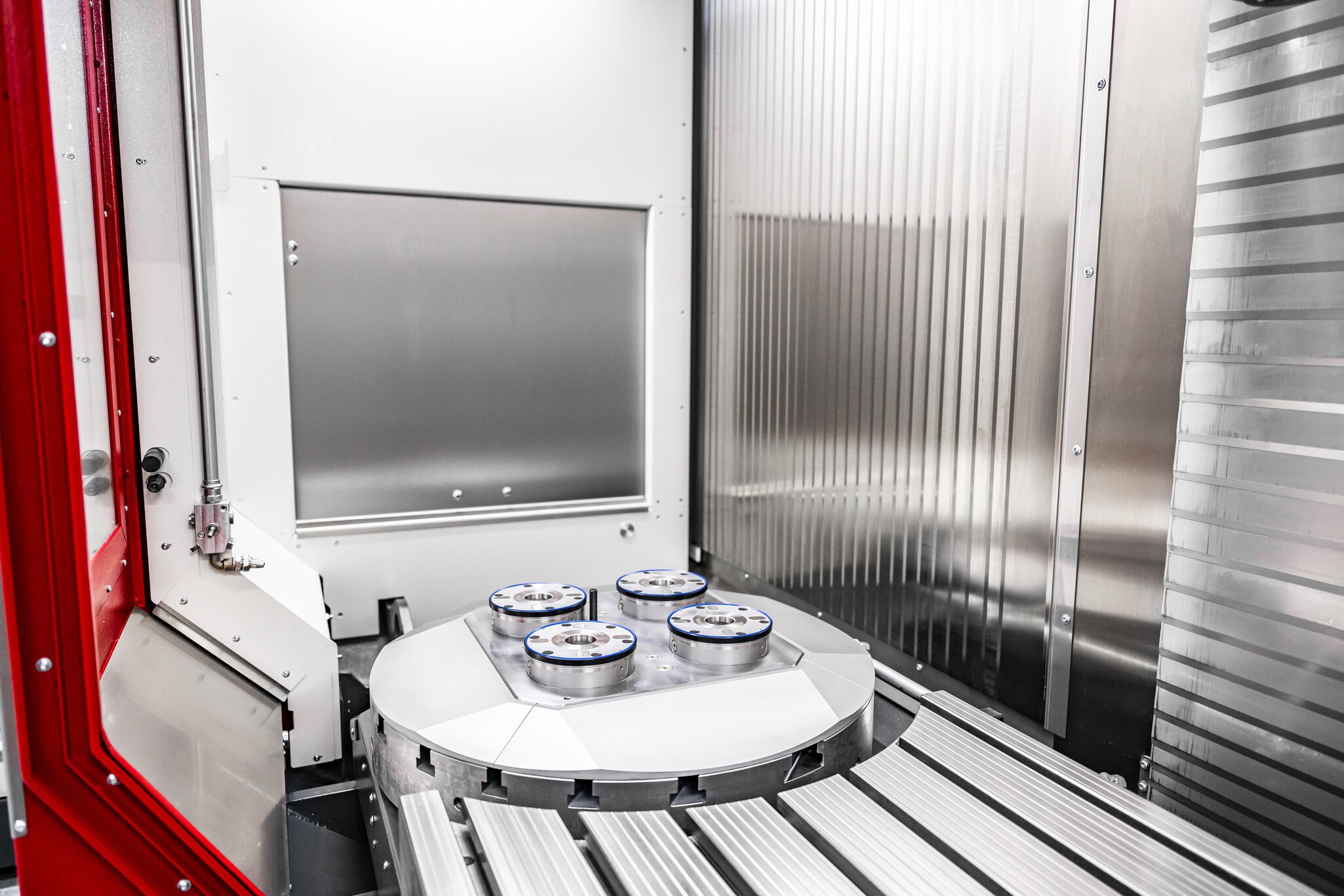

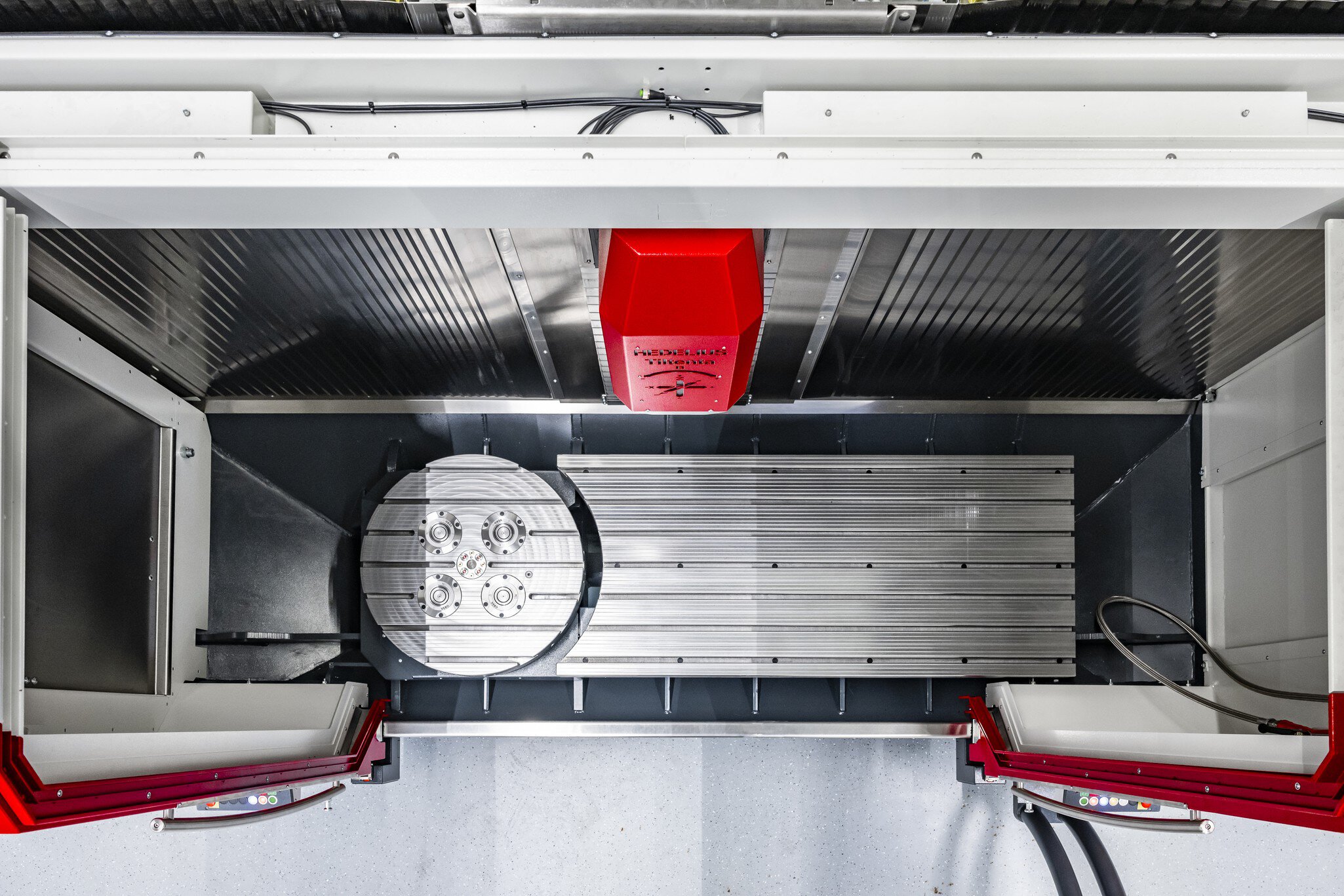

Integrált NC forgótányér nagy asztali terheléssel

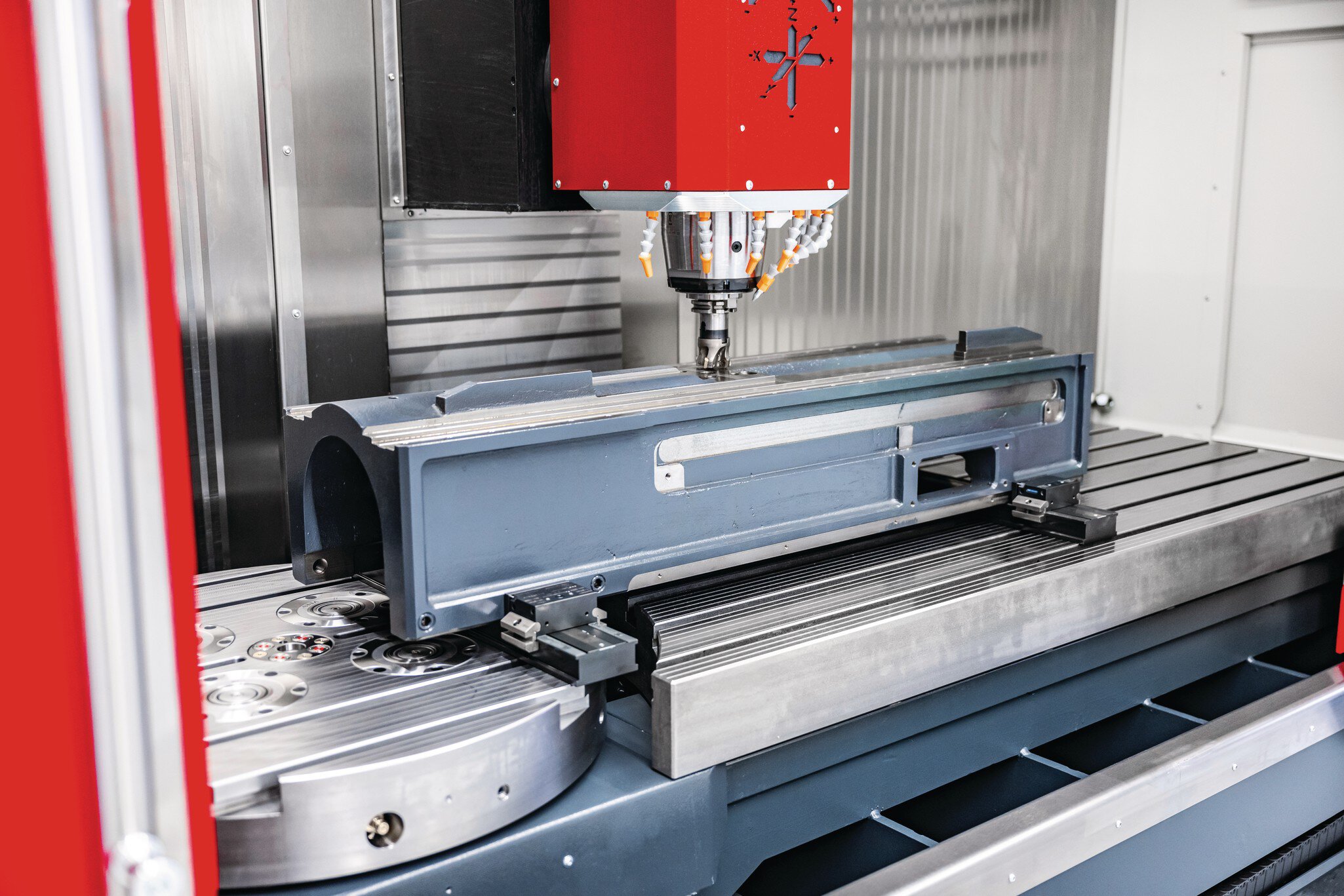

5 tengelyes megmunkálás lehetséges inga üzemmódban
Akár 309 szerszám a tárban csökkenti a beállítási időt
Automatizálható a hatékony és megszakítás nélküli termelés érdekében

Egyeztessen konzultációt

5-Achs-Bearbeitungszentrum TILTENTA 7-2600 NEO MARATHON mit schwenkbarer Hauptspindel und versetztem NC-Rundtisch zur seitlichen Automation mit MARATHON SR415

A gépek összehasonlítása.

Itt jön létre a gépösszehasonlítás: Adjon hozzá további gépeket a teljesítményparaméterek összehasonlításához.

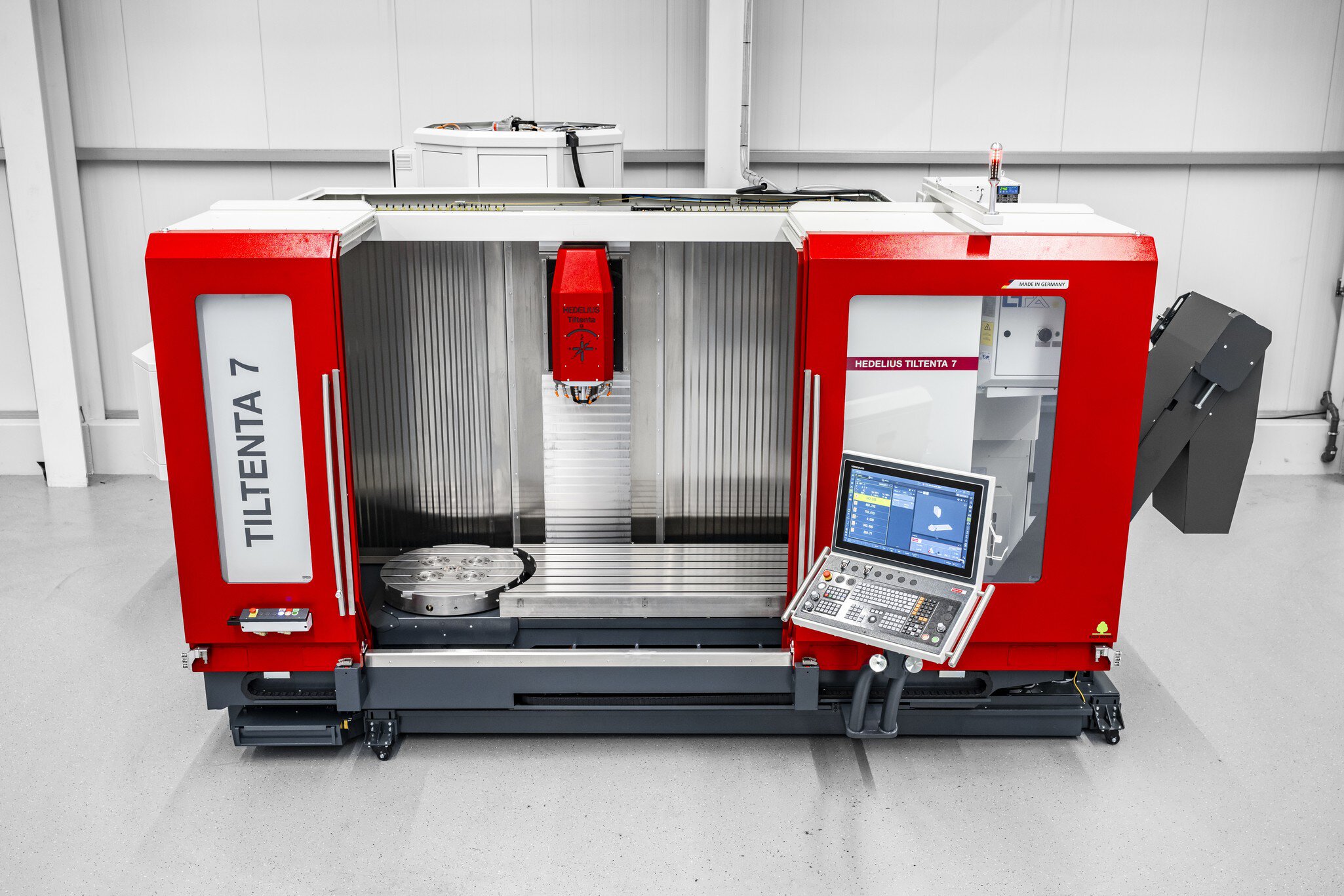

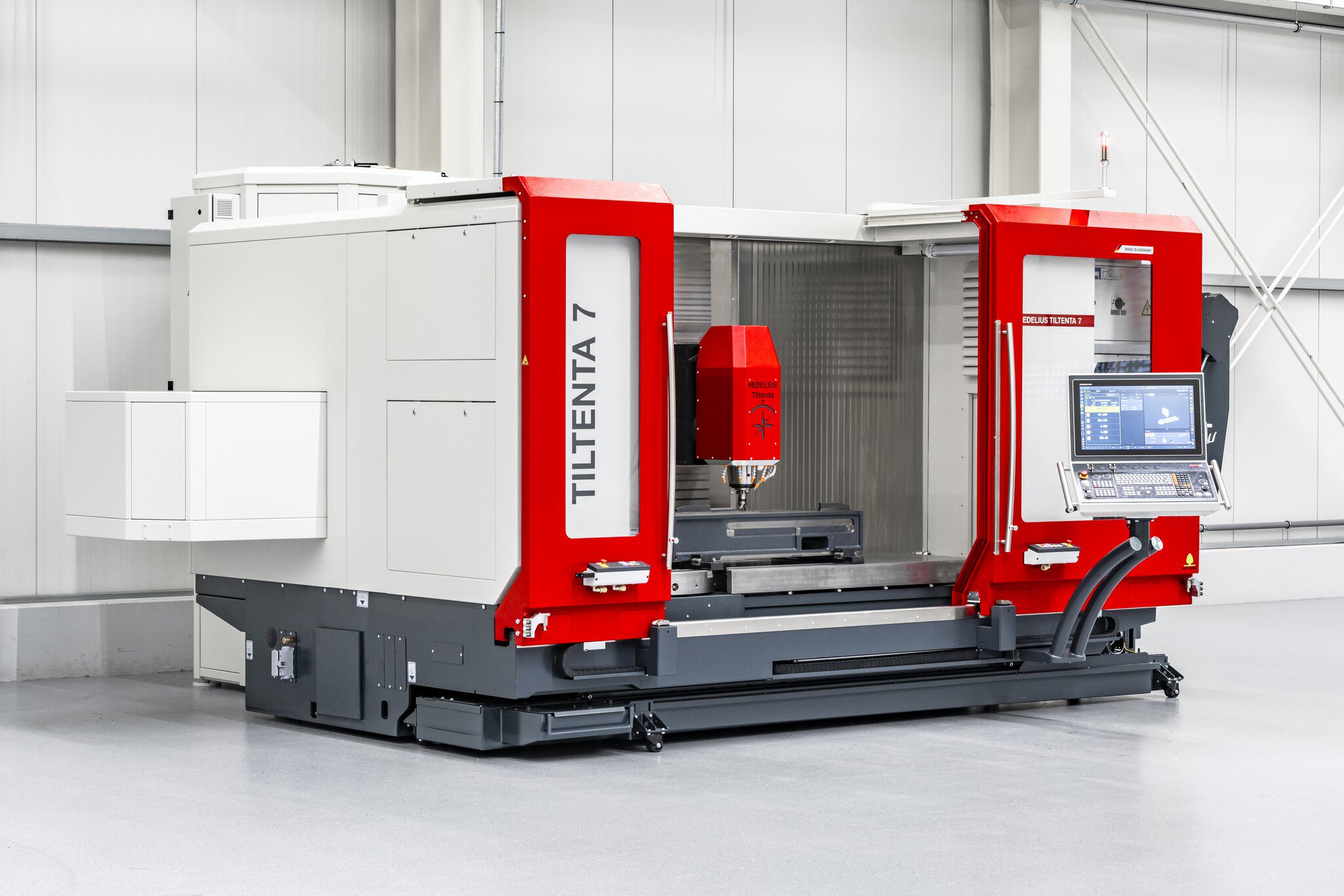

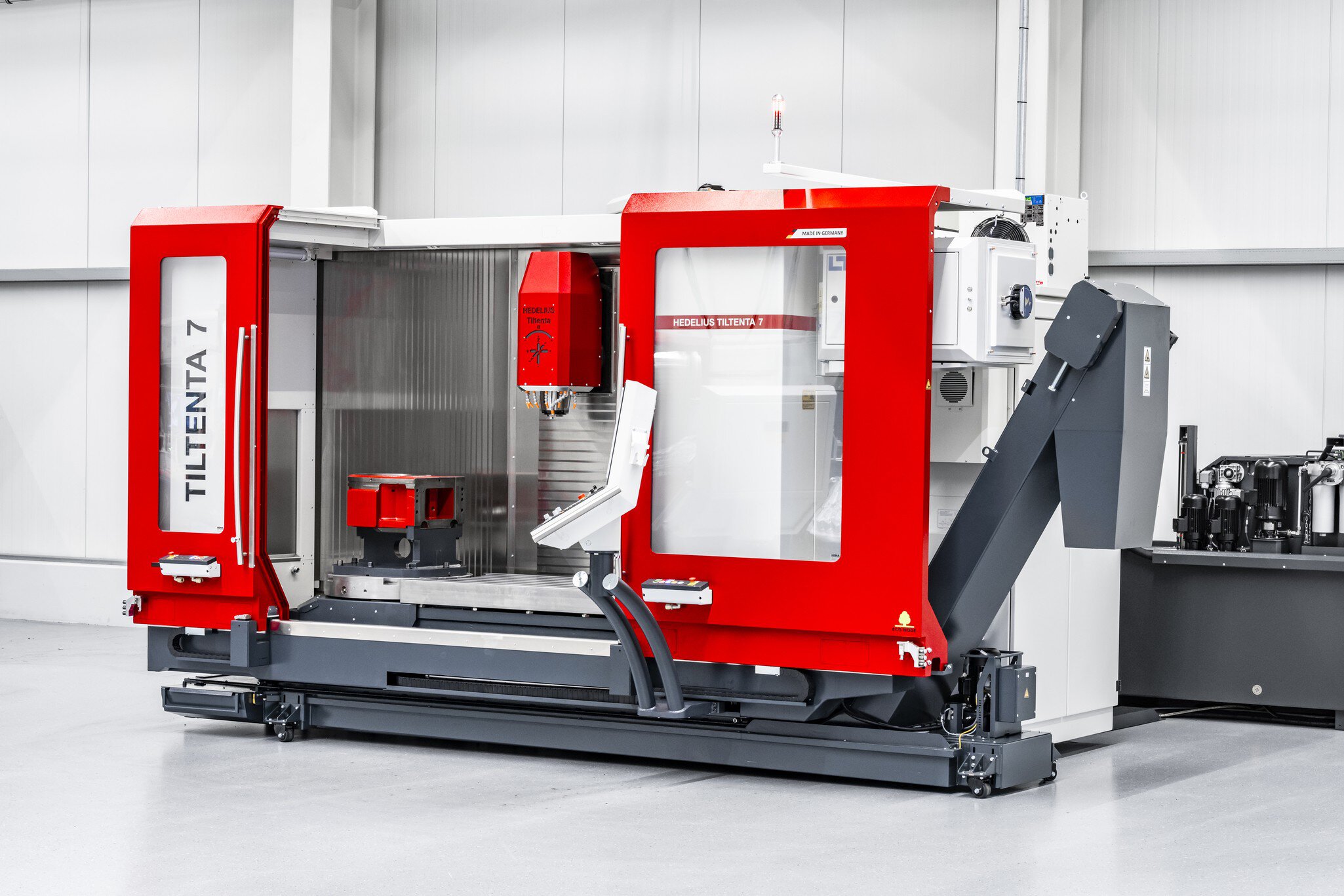

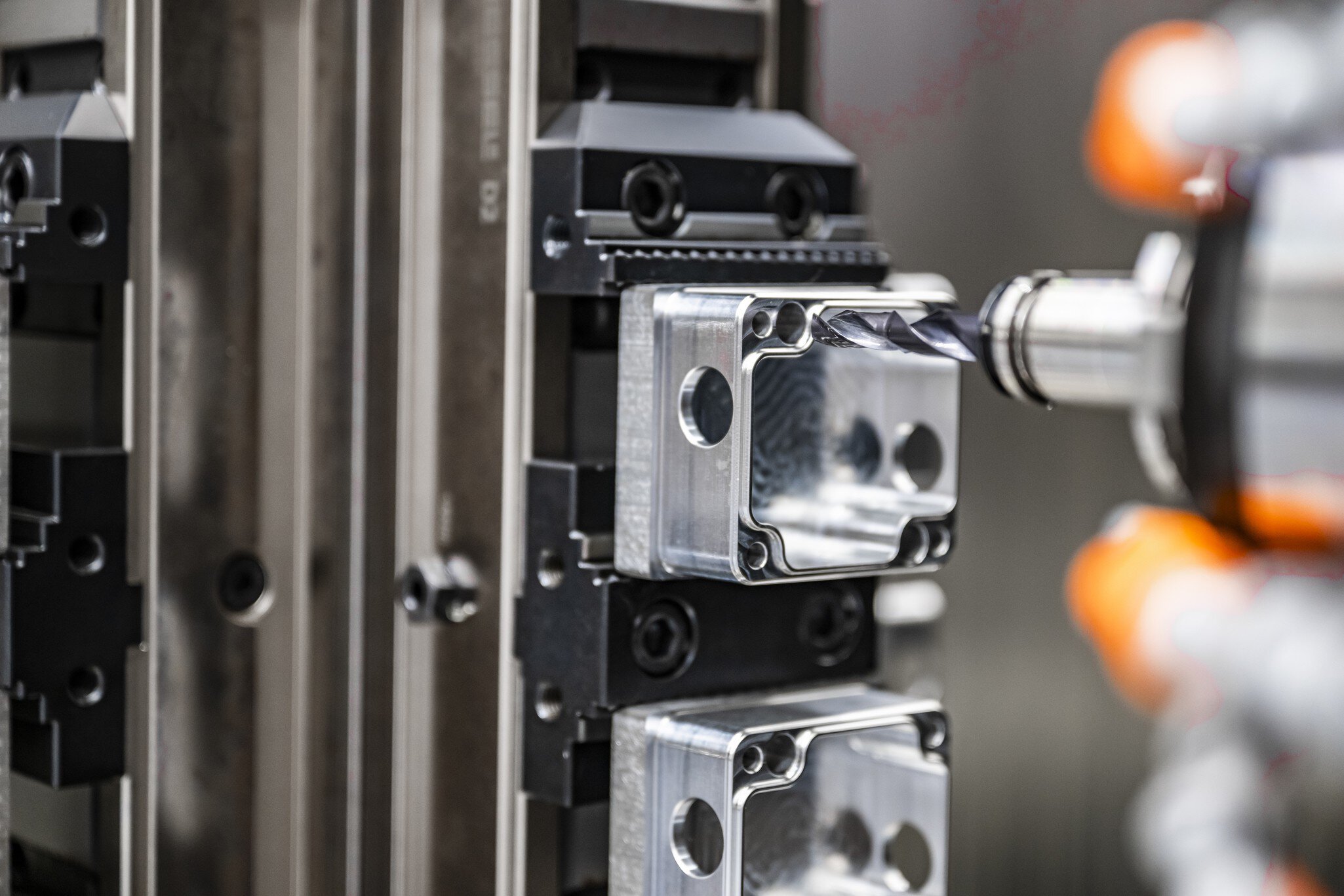

Galéria a kompaktabb TILTENTA 7-2000 NEO.

HEDELIUS 4-/5-Achs-Bearbeitungszentrum TILTENTA 7-2000 NEO + HEDELIUS Palettenautomation MARATHON SR415 mit Spannturm auf dem Rundtisch und geöffneten Automatiktüren

4-/5-Achs-Bearbeitungszentrum HEDELIUS TILTENTA 7-2000 NEO mit einem Rundisch + HEDELIUS Palettenautomation MARATHON SR415 mit Spannturm

HEDELIUS 4-/5-Achs-Bearbeitungszentrum TILTENTA 7-2000 NEO + HEDELIUS Palettenautomation MARATHON SR415 - Gabelgreifer im Bearbeitungszentrum mit Spannturm auf einer Palette

HEDELIUS 4-/5-Achs-Bearbeitungszentrum TILTENTA 7-2000 NEO + HEDELIUS Palettenautomation MARATHON SR415 - Palette mit Spannturm

HEDELIUS 4-/5-Achs-Bearbeitungszentrum TILTENTA 7-2000 NEO + HEDELIUS Palettenautomation MARATHON SR415 während dem Aufsetzen der Spanntöpfe mit einem Kran

HEDELIUS 4-/5-Achs-Bearbeitungszentrum TILTENTA 7-2000 NEO + HEDELIUS Palettenautomation MARATHON SR415 mit Spanntöpfen an der Rüststation und am Rundtisch (Perspektive leicht von oben)

4-/5-Achs-Bearbeitungszentrum HEDELIUS TILTENTA 7-2000 NEO mit einem Rundisch + HEDELIUS Palettenautomation MARATHON SR415 mit Spannturm und Bediener an der Heidenhain Steuerung

HEDELIUS 4-/5-Achs-Bearbeitungszentrum TILTENTA 7-2000 NEO + HEDELIUS Palettenautomation MARATHON SR415 - Beladeluke und Spanntöpfe auf Rundtisch

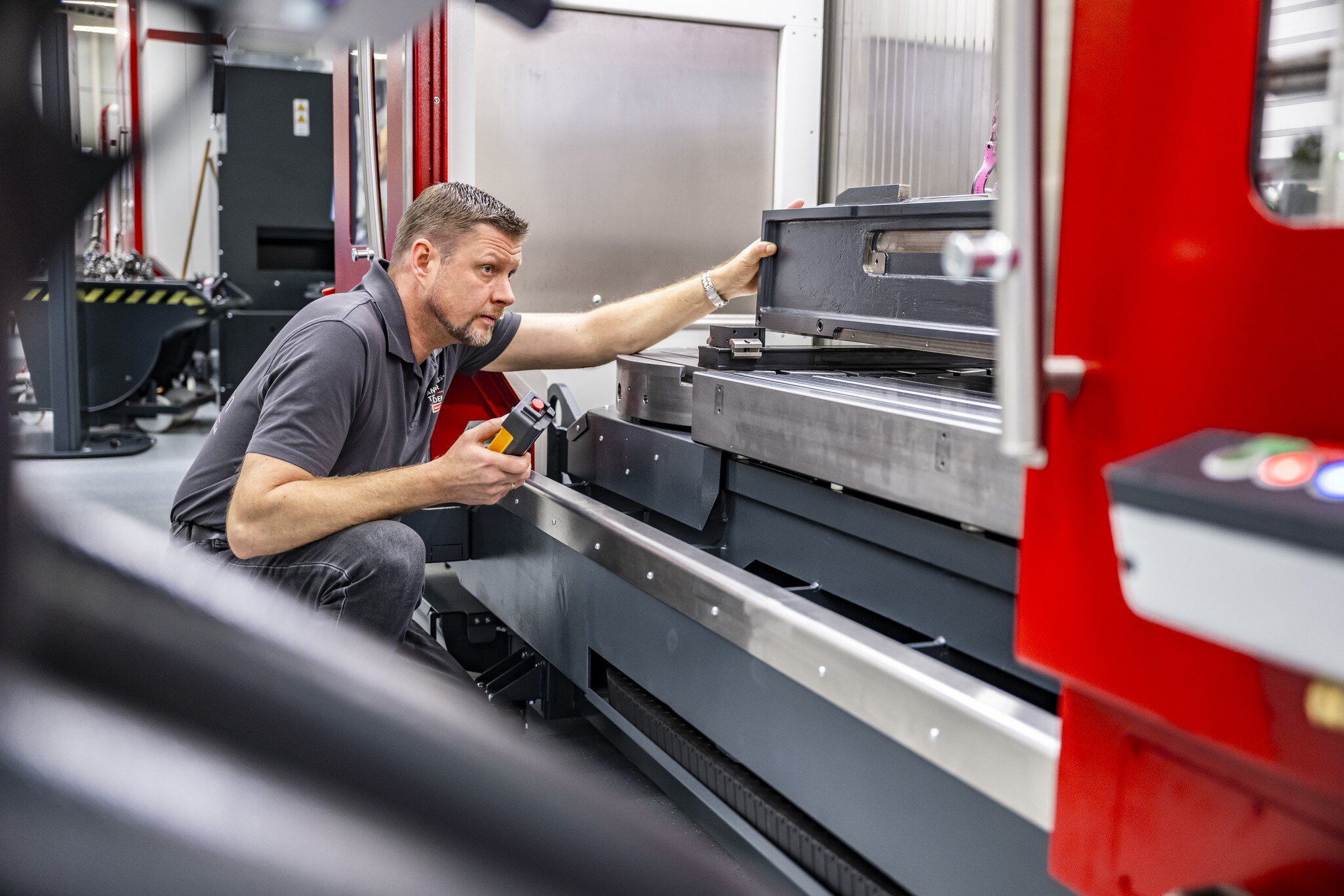

A precizitás alapja.

Számos tényező játszik szerepet egy bizonyos munkadarab pontosságának elérésében. Először is ott vannak maguk a gépek. A tervezés, az alkatrészek és a szoftverek mind hatással vannak a megmunkálási eredményre. Ugyanakkor számos kísérő tényezőt is figyelembe kell venni, a gép elhelyezésétől kezdve a mérőberendezéseken, a befogóeszközökön és a szerszámokon át egészen a dolgozók képzettségéig.

A HEDELIUS megmunkálóközpontok pontossága

Kifinomult design.

A HEDELIUS a gép- és szerszámgyártás széleskörű alkalmazásaihoz tervezett univerzális megmunkálóközpontoknál a tervezés során nagy hangsúlyt fektet a stabilitásra és a pontosságra. Ennek a folyamatnak az eredménye a különleges HEDELIUS-konstrukció a folyamatosan konzolos Y-tengellyel és az ebből eredő nagy merevség és pontosság az Y- és Z-tengely teljes mozgástartományában.

Házon belüli gyártás.

Az olyan kritikus részegységeket, mint a mozgó oszlopok, ágyak és forgó forgóasztal-egységek, a HEDELIUS házon belül gyártja és méri. Ennek eredményeképpen nemcsak a minőséget tartjuk folyamatosan szem előtt, hanem a modern megmunkálás lehetőségeit és korlátait is ismerjük a mindennapi használatban. Ezt a technológiai szakértelmet folyamatosan beépítjük termékeink fejlesztésébe és ügyfeleink tanácsadásába.

Vezetők és egyenesség.

A HEDELIUS német és svájci gyártók előre beállított görgős vezetőket használ. Az összeszerelés végén a lineáris tengelyek pozicionálási pontosságát, ismételhetőségét, egyenességét és holtjátékát végül lézerinterferométerrel ellenőrzik és dokumentálják. A lineáris tengelyek pozicionálási pontossága az ISO 230-2 szabvány szerint rendszeresen kevesebb, mint 6 µm.

IT6 körkörös pontosság.

A Renishaw körkörösségi teszt a megmunkálóközpontok pontosságának vizsgálati módszereként honosodott meg. A mérés információt nyújt a két lineáris tengely közötti kölcsönhatásról és a körmozgás pontosságáról. A csúszásmentes görgős vezetők a közvetlen pályamérő rendszerekkel és a nagy szögpontossággal kombinálva lehetővé teszik az illesztések IT6 minőségben történő marását, ami csökkenti a gyártási időt és a szükséges orsószerszámok számát.

Forgótengelyes mérőrendszerek.

A mérőrendszerek pontossága jelentősen befolyásolja a felületek és furatok szögeltségét és párhuzamosságát. A HEDELIUS a beépített forgácsolóasztalokban, a forgóorsó-meghajtásokban és a forgácsoló/forgóasztal-egységekben minden egyes forgástengely közepén közvetlen szögkódolókat használ. Opcióként lézer alapú szögkódolók ±1" felbontással mérik a forgótengelyek pozicionálási pontosságát, és a tengelyeket a maximális pozicionálási pontosság érdekében kalibrálják.

Hosszú távú pontosság.

A HEDELIUS csak közvetlen lineáris kódolókat használ az X, Y és Z tengelyek pozíciójának mérésére. Ez azt jelenti, hogy a pozíciószabályozási hurok a teljes előtoló mechanizmust átfogja. Ezt nevezzük "zárt hurok" működésnek. A mechanika átviteli hibáit így az előtoló tengelyen lévő lineáris kódoló érzékeli, és a vezérlőelektronika korrigálja.

Hőmérséklet-kompenzáció.

A HEDELIUS megmunkálóközpontjait orsóhűtőkkel szereli fel a maróorsóban keletkező hő elvezetésére. A hűtőrendszer már alapfelszereltségként megnövelt hőstabilitást ér el. Mivel azonban az orsóhűtés nem képes az összes hőt elvezetni, a HEDELIUS opcionálisan hőmérséklet-érzékelőket szerel fel az orsóra, a mozgóoszlopra és egyes esetekben a forgástengelyekre is, hogy a vezérlőrendszeren keresztül kompenzálja a szerkezeti elmozdulásokat.

Válassza ki a CNC vezérlőrendszert.

Ami általában opcionális extrafelszereltségnek számít, a HEDELIUS-nál alapfelszereltség: minden megmunkálóközpont alapfelszereltségként CNC billentyűzettel, színes monitorral, orsó előtolás túlhajtással és eredeti szoftverrel van felszerelve. A SIEMENS vagy a HEIDENHAIN legkorszerűbb vezérléstechnikája garantálja a maximális kezelési kényelmet és a korlátlan funkcionalitást. Ön dönti el, hogy melyik rendszerrel kíván dolgozni.

A CNC Akadémia szemináriumain illeszkedjen a kívánt vezérlőrendszerhez.

Heidenhain TNC 7

Az új HEIDENHAIN TNC 7 vezérlés az intuitív, feladatorientált és egyéni vezérlésre összpontosít. A személyre szabott felhasználói felület minden helyzetben optimális támogatást nyújt a felhasználónak. A megszokott HEIDENHAIN programozási funkciókat intelligens funkciók egészítik ki. A TNC billentyűzet kezelőelemei megmaradtak, így szilárd alapot biztosítanak a HEDELIUS megmunkálóközpontok vezérléséhez.

Sinumerik ONE

A SIEMENS SINUMERIK ONE vezérlőrendszer életre kelti az Ön elképzeléseit. A SINUMERIK ONE a jövőbe mutató CNC-rendszer a nagy termelékenységű HEDELIUS megmunkálóközpontokhoz. Az eddig elképzelhetetlen új lehetőségekért, ötletekért és üzleti modellekért. A gyorsabb innovációkért a virtuális és a valós világ zökkenőmentes kölcsönhatásának köszönhetően. És: a SINUMERIK ONE sokkal több, mint egy nagy teljesítményű hardverinnováció.

Folyadékhűtéses motortengelyek precíziós hűtővel.

A nagy teljesítményű és nagy nyomatékú, hibrid csapágyazású CELOX integrált motoros orsók biztosítják a HEDELIUS megmunkálóközpontok technológiai vezető szerepét. A hidromechanikus szerszámrögzítő rendszer a HSK interfésszel együtt maximális rendszermerevséget és koncentrikus pontosságot garantál.

Tudjon meg mindent az integrált motororsókról.

SK 40 / BT 40 , CELOX 14000 1/min, 117 Nm, 22 kW

SK 40 / BT 40 , CELOX 14000 1/min, 183 Nm, 29 kW

SK 40 / BT 40 / HSK A63 , CELOX 18000 1/min, 136 Nm, 35 kW

Automatizálja megmunkálóközpontját.

Nagyobb termelékenység, nagyobb szállítási megbízhatóság, megkönnyebbült alkalmazottak: a termelés automatizálásának számos jó oka van. A HEDELIUS megmunkálóközpontok optimálisan automatizálhatók. Az automatizálás gyakran a gép oldalára van rögzítve. Az oldalról történő betöltés azt jelenti, hogy a munkaterület teljes mértékben rendelkezésre áll a beállítási és ellenőrzési munkákhoz, de például a nappali műszakban az egyes alkatrészek gyártásához is. A gép darus rakodása is korlátozás nélkül lehetséges. További előny (a kiválasztott automatizálástól függően) a munkaterület láthatósága és ezáltal a folyamat optimalizált ellenőrzése az automatizálás beállítása során. Ugyanakkor ez a megoldás kevés mélységet igényel, és könnyen integrálható egy meglévő gyártósorba.

Az automatizálás előnyei.

Raklap automatizálás

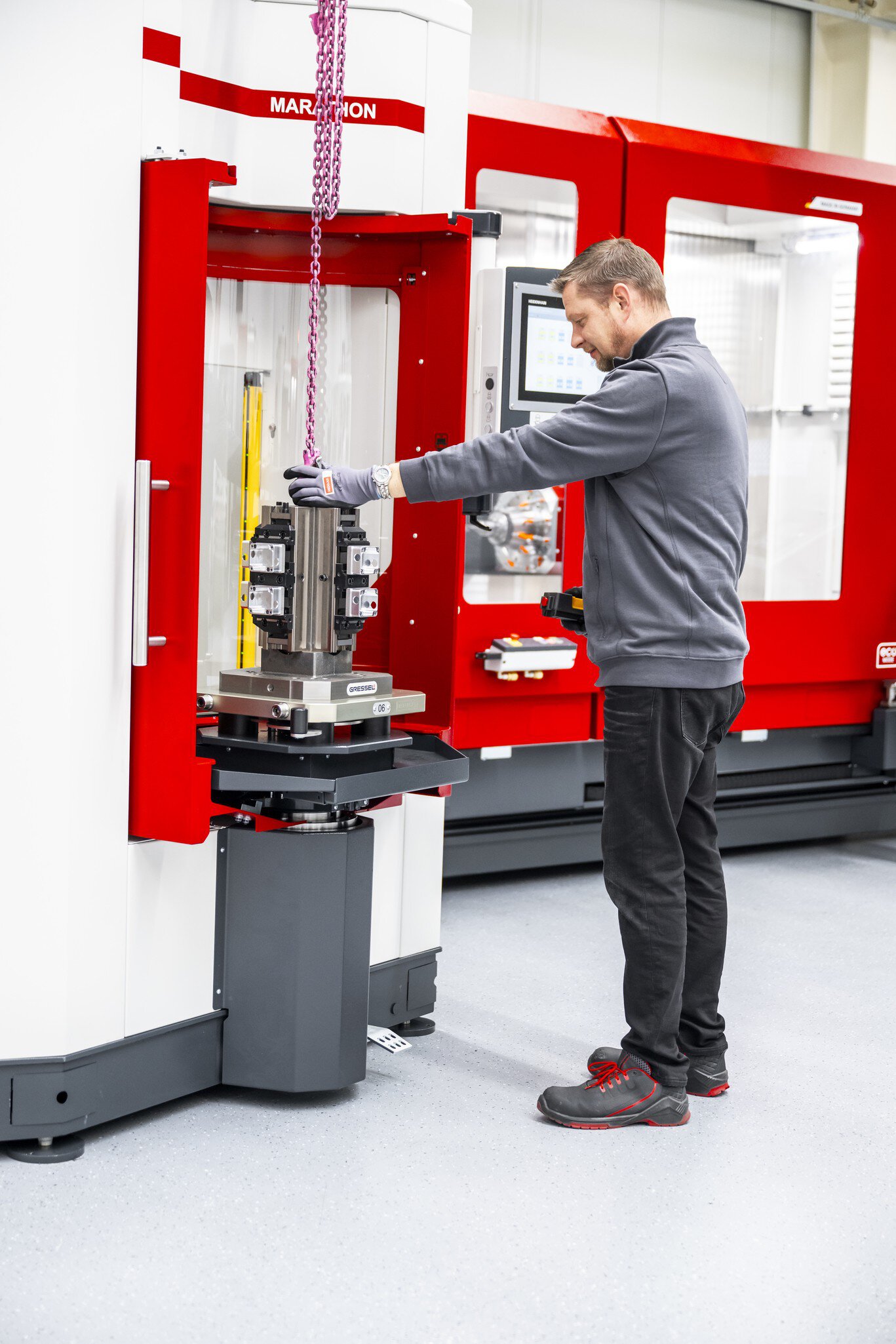

MARATHON SR415

Raklapok száma

Raklap méretei

400x400x38 / 400x500x48 mm

Átviteli súly

470 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Platinum

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

25 /88 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Automation: Werkstückautomation Titanium

BMO Titanium

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

180 /225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Infinity

Raklapok száma

egyéni

Raklap méretei

600x600x48 / 400x400x38 mm

Átviteli súly

180 /225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK Light 120

Raklapok száma

Raklap méretei

400x400x38 / 320x320x38 mm

Átviteli súly

120 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA Leonardo

Raklapok száma

Raklap méretei

Átviteli súly

80 /120 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Tower

Raklapok száma

egyéni

Raklap méretei

Átviteli súly

100 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA ERD 150 / 500

Raklapok száma

egyéni

Raklap méretei

400x400x38 mm

Átviteli súly

150 /500 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Munkadarab automatizálás

BMO Platinum

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 / 88 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Titanium

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

180 / 225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Infinity

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

180 / 225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Tower

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

100 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Hány eszközre van szüksége?

A megfelelő eszközök biztosítása kulcsfontosságú tényező a napi termelésben. A szerszámok keresése, a kalibrálás, a szállítás és a tár betöltése értékes kapacitást köt le, és az év során több száz munkaórát jelent. Biztosítsa gazdasági előnyét a 152, 180 vagy 264 üregű készenléti tárral, integrált kúptisztító állomással.

Racionalizálja a gyártási folyamatot óriási mértékben.

HEDELIUS Werkzeug Magazin für TILTENTA und FORTE CNC-Bearbeitungszentren

Szabványos szerszámtároló magazin

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 45

45 szerszám alapfelszereltségként SK40 / BT40 / HSK A63 szerszámtartóhoz

HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 180

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 180

A STANDBY tár egy szekrényes tár, amely akár 180 szerszámot is befogadhat, és a megmunkálóközpont mögött van elhelyezve. A beépített kúptisztító állomás forgó tisztítókefével, keringtető olajköd fúvókával és 3 tisztítóprogrammal biztosítja a szerszámok tartós ápolását.

HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 264

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 264

A STANDBY Szerszámtár akár 264 további szerszám számára is alkalmas. A beépített kúptisztító állomás tartós gondoskodást biztosít a szerszámok számára.

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

A CNC megmunkálóközpontok a forgács eltávolítására és a munkadarabok szárazra fújására szolgáló kézi működtetésű lefúvó- és öblítőpisztolyok mellett további öblítőfúvókákkal is felszerelhetők, ami növeli a folyamat megbízhatóságát, különösen az automatizált gyártás és az alumíniumgyártás esetében.

Chip öblítés

forgácsöblítő berendezés

A gépasztal oldalára és elejére szerelt tisztítófúvókák a gépágy és a munkaterület ajtajainak öblítésére.

Öblítő pisztolyok

A gép munkaterületén elhelyezett öblítőpisztolyok (3 bar, 20 l/perc), hűtőfolyadék-szivattyúval és tartókészülékekkel.

Kifúvó pisztolyok

Sűrített levegős pisztolyok gyorscsatlakozóval, spirális csatlakozótömlővel és tartószerkezettel.

Porvédő

A hátsó géptér teljes burkolása a mozgó oszlop és a teljes X-tengely porvédelme érdekében.

Emulziós köd extrakció

Kipufogógázszűrő LTA 3001 (balra)

Elektrosztatikus LTA kipufogógázszűrő (1200 m³/h) mechanikus elő- és utószűrővel és elektrosztatikus szűrővel. Balra a teljes burkolatra szerelve.

LTA 3001 kipufogógázszűrő (jobbra)

Elektrosztatikus LTA kipufogógázszűrő (1200 m³/h) mechanikus elő- és utószűrővel és elektrosztatikus szűrővel. A teljes burkolat jobb oldalára szerelve.

Folyamatvezérlés forgó ablakkal

Forduló ablak

A tolóajtótáblák felszerelése két csuklós ablakkal.

Forgácsprés

A forgácsprés elválasztja a forgácsot a hűtő kenőanyagoktól, és tiszta, kezelhető briketté préseli. Például 300 liter forgács néhány tucat brikettbe sűríthető. Ez kb. 80 %-os térfogatcsökkenésnek felel meg.

Még nagyobb teljesítmény a nagynyomású hűtőfolyadék-rendszerekkel.

A nagynyomású hűtőfolyadék-rendszerek használatával jelentős teljesítménynövekedés érhető el. Ebben az eljárásban a hűtőfolyadékot a munkaorsón keresztül közvetlenül a szerszám vágóéléhez vezetik. A különálló ferdeágyas szalagszűrős hűtőközeg-rendszer, beleértve az automatikus papíradagolást és a töltöttségi szint ellenőrzését acél, szürkeöntvény és alumínium megmunkálásához. A finom forgácsok előszűrővel előzetesen kiszűrhetők. A hűtőfolyadék-visszavezetésbe egy kettős kapcsolószűrő van beépítve a forgó tömítés védelme érdekében. A frekvenciaváltó lehetővé teszi a fokozatmentes nyomásszabályozást az NC-programban.

Jelentős teljesítménynövekedés.

HEDELIUS Hochdruck-Kühlmittelanlage SKM500

Szitaszűrő rendszer 500 l

Tartalom tiszta medence: 500 Liter

Szivattyú teljesítménye: 25 bar, 20 l/min

Külön hűtőfolyadék-rendszer kivehető acéllemez szűrőbetéttel.

HEDELIUS Hochdruck-Kühlmittelanlage SKM900

Ferde ágyas szalagszűrő rendszer 900 l

Tartalom tiszta medence: 900 Liter

Szivattyú teljesítménye: 25/50/75 bar, 20 l/min

Különálló ferdeágyas szalagszűrő hűtőrendszer, beleértve az automatikus papíradagolást, a töltési szint ellenőrzését és a szűrőszövet fölötti acélszita előszűrőt az alumínium- és műanyagforgácsok leválasztására.

HEDELIUS Hochdruck-Kühlmittelanlage SKM1400

Ferde ágyas szalagszűrő rendszer 1400 l

Tartalom tiszta medence: 1400 Liter

Szivattyú teljesítménye: 25/50/75 bar, 20 l/min

Testreszabott kiterjesztések

A hűtőfolyadék-rendszerek teljesítményspektrumának bővítéséhez számos opció áll rendelkezésre, pl.:

+ Merülő hűtő- és fűtőegység

+ Olajszkimmer

+ Szalagkaparó a forgács eltávolításához

+ Digitális refraktométer

+ 50/75 bar nyomásfokozó szivattyú.

Mérés és ellenőrzés.

Érintésérzékelőkkel és lézerrel.

A 3D tapintásérzékelők, a szerszámérzékelők és a szerszámlézerek különböző alkalmazásokhoz, például előkészítő, szabályozó vagy ellenőrző mérésekhez használhatók. Az előkészítő mérés során a munkadarab méreteit, szöghibáit vagy befogási hibáit határozzák meg. Míg a szabályozó mérés automatikusan reagál az anyagproblémákra, a rendszerrel kapcsolatos folyamateltérésekre és a nem tervezett eseményekre a lehető legsikeresebb folyamatmenet biztosítása érdekében, addig a felügyeleti mérés a megmunkálás eredményét naplózza.

3D infravörös mérőszonda

Kapcsolható 3D-s toll, teljes adóberendezéssel, akkumulátorral és tárolódobozzal.

Toolsetter

Szerszámkészítő

Kézzel cserélhető, vezeték nélküli 2D érintéses szonda a szerszámok méréséhez és ellenőrzéséhez a gépasztalra szerelt mágneses dokkolóállomással.

Lézeres vezérlőrendszer

A Blum LC50 260 lézeres szerszámvezérlő rendszer a gépasztalra szerelhető az érintésmentes szerszámméréshez és a szerszámtörés felismeréséhez, beleértve a Smart Dock csatlakozófelületet, a HPC tisztítófúvókát és a szabványos mérési ciklusokat is
