SCHUNK VERO-S NSE rendszer
Nullpontos rögzítési technológia.
Egyszerűsítse az időigényes beállítási folyamatokat.
A nullpontos rögzítő rendszer előnyös kiegészítője egy 5 tengelyes megmunkálóközpontnak. Számos gyakorlati érv szól mellette.
A nem produktív idők csökkentése, a gépen kívüli beállítás, egy sürgős megrendelés gyors becsúsztatása a gép közé. Ezek a kihívások a mindennapi termelés részét képezik. Nehéz itt elhagyni a kitaposott utat. A hagyományos rögzítési technológia az évek során túlságosan is együtt nőtt az adott gépekkel. A gépi satu, a hárompofás tokmány, a szorítókarmok és más szorítószabványok használata a hornyoló- vagy fúrórendszerekkel együtt még mindig nélkülözhetetlenek a gyártásban. Ezeknek a szorítóeszközöknek a hátránya azonban az, hogy a gép átállítása nagyon időigényes.
Minden alkalommal legalább 20, 30 vagy még több percet vesz igénybe a szorítóeszközöknek a gépasztalra történő, bevált módon történő felszerelése. Először a gépasztalt megtisztítják a forgácsoktól és a hűtő kenőanyagtól, a meglévő rögzítőelemet leszerelik, a gépasztalt ismét megtisztítják, majd az új rögzítőelemet felhelyezik. Ezután megkezdődik a megfelelő befogó karmok, csavarok stb. keresése, hogy aztán rögzítsük a rögzítőt, többször futtassuk le a mérőórával, igazítsuk ki és végül rögzítsük, majd a biztonság kedvéért ismét ellenőrizzük a pozíciót a mérőórával. Az ehhez szükséges idő jelentős, és gyakran tovább tart, mint a munkadarab tényleges gyártási ideje.
Pontosan itt jön a képbe a nullpontos rögzítési rendszer ötlete: A gépkezelő számára olyan eszközt biztosítanak, amely leegyszerűsíti az időigényes tisztítást, mérést, igazítást és rögzítést. A gépasztal egy szabványosított interfésszel van felszerelve, amely a rögzítőeszköz centrírozását és igazítását néhány másodpercre csökkenti. Ezáltal egy nem elhanyagolható hibaforrás kiküszöbölhető.

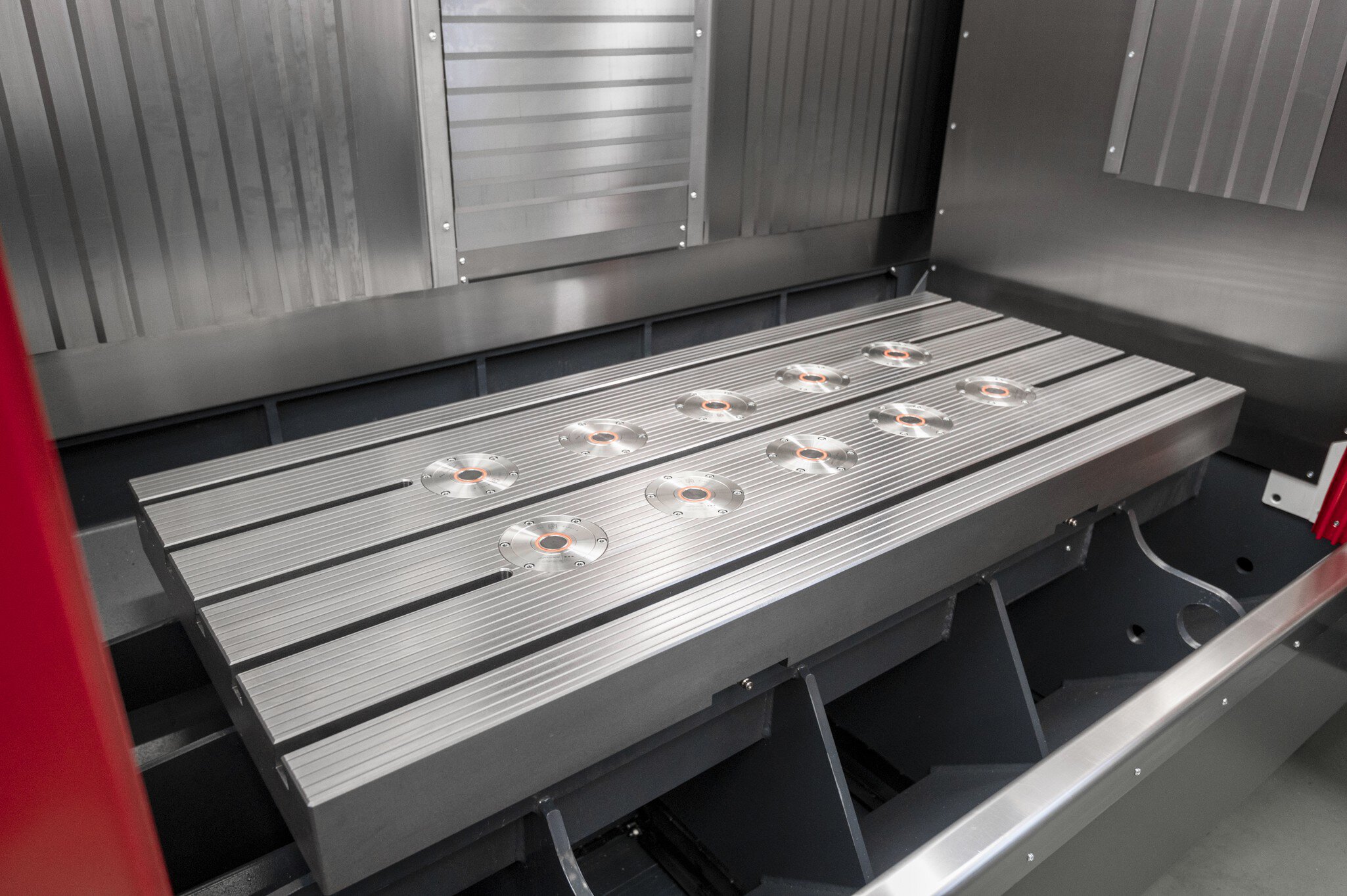

A HEDELIUS megmunkálóközpontok gyárilag felszerelhetők a GARANT ZeroClamp vagy a SCHUNK NSE nullpontos rögzítő rendszerekkel. A szorítórendszerek a rögzített gépasztalba, a beépített forgóasztalba vagy a forgó-fordítható asztalba síkban vannak beépítve, így a mozgási út nem korlátozott. A nullpontos rögzítő rendszer nagy tartóerővel és ismétlési pontossággal nyűgöz le. Kiegészítő T-nyílások is rendelkezésre állnak a klasszikus rögzítőeszközök használatához.
Variánsok.
ZeroClamp szorítócsapok
