Multi-palettás tároló MARATHON SR422

A 22 darab, egyenként 400 x 400 mm-es raklapot tartalmazó MARATHON SR422 többraklapos tárolórendszer tökéletesen alkalmas az ismétlődő egyedi alkatrészek vagy kis- és közepes méretű sorozatok rugalmas automatizálására. Ergonomikus rakodási magasságával és az alapfelszereltséghez tartozó, elforgatható tároló/kiadó állomással a rendszer optimálisan igazodik a kezelő igényeihez. A raklap az optimális rögzítés érdekében a beállítóállomáson rögzítve van. A darus rakodáshoz a tároló/kiemelő állomás ajtaja teljesen kinyitható. A megmunkálóközpont munkaterülete elölről teljesen hozzáférhető marad a folyamatszabályozáshoz és az új munkadarabok betöltéséhez. Az automatizálási rendszer tökéletesen illeszkedik az ACURA 65 5 tengelyes megmunkálóközponthoz.

Az Ön előnyei a MARATHON SR422

22 raklap 400 x 400 mm
Rögzítési súly 250 kg (270 kg átviteli súly)
Interferencia kör átmérője max. 500 mm
Rögzítési magasság max. 400 mm
Szériafelszereltségként tároló/kitároló állomás
A raklap pneumatikusan rögzíthető a tároló-/kiemelőállomáson a jobb rögzítés érdekében
Raklapérzékelő lekérdezése a raktározási/kitárolási állomáson lévő raklaphoz
Heidenhain raklapváltó vezérlőrendszer
Tökéletesen illeszkedik az ACURA 65-öshöz

Beratung zur Maschine

HEDELIUS MARATHON SR422 Palettenautomation

Hozza ki a legtöbbet a termeléséből

A HEDELIUS a felhasználóra összpontosít. Ezért a MARATHON automaták számos technikai részlettel vannak felszerelve, mint például a szabványos forgó beállítási állomás vagy a raklap pneumatikus rögzítése a beállítási állomáson a munkadarabok kényelmes rögzítése érdekében.

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - inkl. Bediener an der Rüststation während Beladung einer Palette mit Spannturm

Hatékony beállítás.

A MARATHON SR422 tároló/visszatöltő állomása lehetővé teszi a beállításokat és a rögzítést a megmunkálás során. Ez jelentősen csökkenti az átfeszítés és az átállási folyamatok alatti állásidőt.

Ergonomikus kialakítás.

A MARATHON SR422 ergonomikus rakodási magassága 965 mm a raklap felső széléig, ami jelentősen megkönnyíti a felrakást. A lábkapcsoló segítségével a fordulási funkciót könnyen ki lehet kapcsolni.

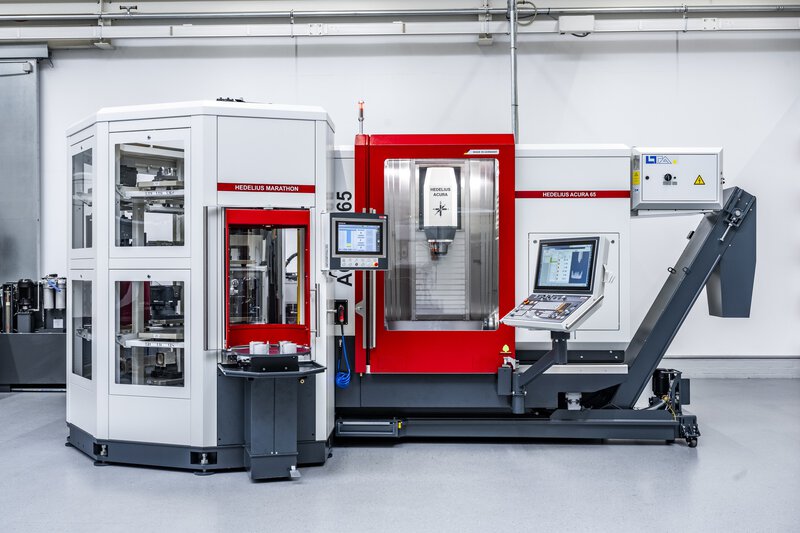

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON

Nagy raklapkapacitás.

A rendszerállvány akár 22 raklap tárolására is alkalmas. Ez a magas raklapszám azt jelenti, hogy a szükséges berendezések gyorsan rendelkezésre állnak, ami rövid reakció- és átállási időt tesz lehetővé. Ez hosszabb élettartamot biztosít, és támogatja a többgépes üzemeltetést.

Optimalizált munkadarab-rögzítés.

A tároló- és kitárolóállomáson a szabványos pneumatikus reteszelőrendszer megkönnyíti a munkadarabok rögzítését. Ezenkívül egy beépített felügyeleti érzékelő a raklap jelenlétének ellenőrzésével megelőzi a működési hibákat.

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - CNC-Steuerung und Bedienterminal für Automation

Intuitív kezelési koncepció.

A beállítási állomás nagyméretű érintőkijelzője kényelmes raklapkezelést tesz lehetővé. A kezelő a folyamat ellenőrzéséhez a beállítási állomásról optimális rálátással rendelkezik a gép munkaterületére.

Maschinenvergleich.

Fügen Sie weitere Maschinen hinzu um Leistungsparameter zu vergleichen.

Galéria a MARATHON SR422

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - geöffnete Rüststation ohne Palette

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - leere Rüststation

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - leere Rüststation mit Palette auf Gabelgreifer

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - mit geöffneter Türe, Heidenhain CNC-Steuerung & Bedienterminal für die MARATHON Automation

Palettenautomation HEDELIIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - Beladung einer Palette mit Schwerlast-Kran

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - Gabelgreifer belädt Bearbeitungszentrum mit Spannturm auf Palette

Palettenautomation HEDELIIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - gedrehte Dreh-Schwennktisch-Einheit während der Zerspanung

HEDELIUS Palettenautomation MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - Greifarm mit Palette und Rüststation im Bearbeitungszentrum

Palettenautomation HEDELIUS MARATHON SR422 + 5-Achs-Bearbeitungszentrum HEDELIUS ACURA 65 MARATHON - inkl. Bediener an der Rüststation

Palettenautomation MARATHON SR422 + 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON - mit geschwenkter Dreh-Schwenktischeinheit und Mustertonne auf Rüststation

Válassza ki a kompatibilis CNC megmunkálóközpontot.

Ami általában opcionális extrafelszereltségnek számít, a HEDELIUS-nál alapfelszereltség: minden megmunkálóközpont alapfelszereltségként CNC billentyűzettel, színes monitorral, orsó előtolás túlhajtással és eredeti szoftverrel van felszerelve. A SIEMENS vagy a HEIDENHAIN legkorszerűbb vezérléstechnikája garantálja a maximális kezelési kényelmet és a korlátlan funkcionalitást. Ön dönti el, hogy melyik rendszerrel kíván dolgozni.

ACURA 65 MARATHON

Keresztirányú útvonalak (X/Y/Z)

Utazási távolságok

700 x 650 x 600 mm

Méretek forgatható forgóasztal

Lemezjátszó méretei

Ø 400x400 mm

Max. terhelés forgó forgóasztal

Forgótányér terhelés

500 kg

További felszerelések.

Bővítse automatizálási rendszerét.

További felszerelések.

Bővítse automatizálási rendszerét.

Raklapok

Munkadarab raklap 400x400x38 mm az ACURA 65 MARATHON-hoz

Méretek: 400x400x38mm

fordulókör: Ø 600 mm

Rögzítési magasság: 417 mm

Rögzítő súly: 352 kg

Átviteli súly: 370 kg

STANDBY Magazin

STANDBY Szerszámtár 180 Kapacitás: 180

HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 264 Kapacitás: 264

Forgácsprés

A forgácsprés elválasztja a forgácsot a hűtő kenőanyagoktól, és tiszta, kezelhető briketté préseli. Például 300 liter forgács néhány tucat brikettbe sűríthető. Ez kb. 80 %-os térfogatcsökkenésnek felel meg.

Ez az Ön új, Németországban készült automatizálási megoldása.

MARATHON SR422

Raklapok száma

Raklap méretei

Palettenmaß

Átviteli súly

Beállítási lehetőségek

Munkadarab raklap 400x400x38 mm az ACURA 65 MARATHON-hoz

STANDBY Szerszámtár 180

STANDBY Szerszámtár 264

Forgácsprés

Érdekli egy új automatizálási rendszer egy HEDELIUS megmunkálóközponttal? Szívesen teszünk Önnek ajánlatot, pl. a HEDELIUS Maschinenfabrik GmbH CNC megmunkálóközpontjára, automatizálási megoldására stb. CNC megmunkálóközpontjaink teljesítményét szívesen bemutatjuk egy gyakorlati bemutató keretében vagy élő videó közvetítéssel.
