Megmunkálóközpont forgó/döntőasztallal: ACURA 50 MARATHON

Az ACURA 50 MARATHON már eleve fel van készítve a raklapautomatizálásra ex works egy állandóan beépített nullpontos rögzítő rendszerrel és egy pneumatikusan működtetett rakodónyílással a gép jobb oldalán. A munkadarab spektrumának változatosságától függően különböző szerszámtárolók állnak rendelkezésre, akár 319 szerszámpozícióval és 18 000 fordulat/percig terjedő főorsókkal.

Az Ön előnyei a ACURA 50 MARATHON

Automatizálás a MARATHON sorozat HEDELIUS raklapmozgató rendszereivel
Betöltés a gép bal oldaláról
Előkészített interfész
Oldalsó rakodónyílás kb. 840 mm-es nyílásmagassággal

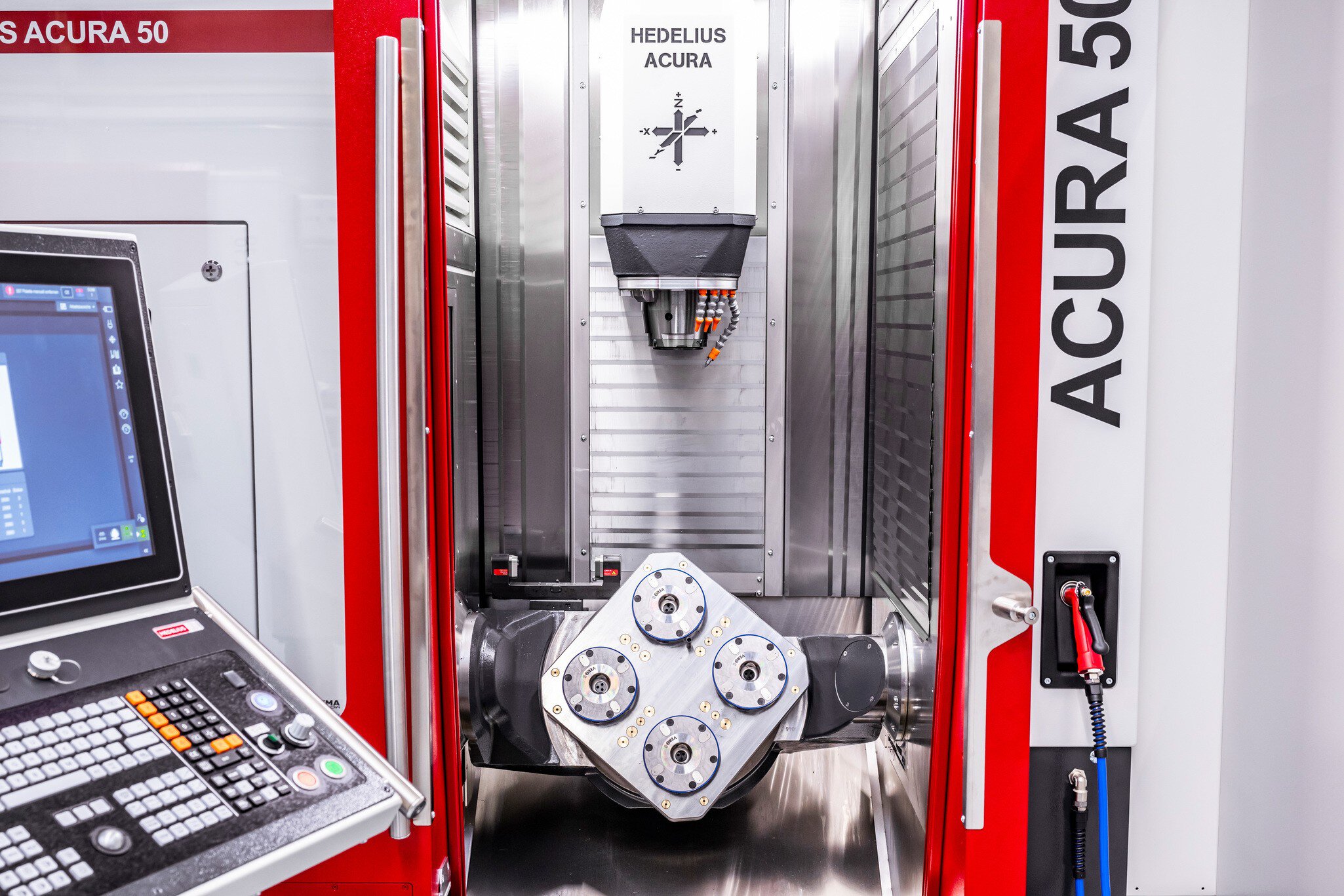

Nulla ponton rögzítő elemek Schunk Vero NSA Plus gyárilag beszerelve
Következetes Heidenhain üzemeltetési koncepció

Egyeztessen konzultációt

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 50 MARATHON

A gépek összehasonlítása.

Itt jön létre a gépösszehasonlítás: Adjon hozzá további gépeket a teljesítményparaméterek összehasonlításához.

Galéria.

A precizitás alapja.

Számos tényező játszik szerepet egy bizonyos munkadarab pontosságának elérésében. Először is ott vannak maguk a gépek. A tervezés, az alkatrészek és a szoftverek mind hatással vannak a megmunkálási eredményre. Ugyanakkor számos kísérő tényezőt is figyelembe kell venni, a gép elhelyezésétől kezdve a mérőberendezéseken, a befogóeszközökön és a szerszámokon át egészen a dolgozók képzettségéig.

A HEDELIUS megmunkálóközpontok pontossága

Kifinomult design.

A HEDELIUS a gép- és szerszámgyártás széleskörű alkalmazásaihoz tervezett univerzális megmunkálóközpontoknál a tervezés során nagy hangsúlyt fektet a stabilitásra és a pontosságra. Ennek a folyamatnak az eredménye a különleges HEDELIUS-konstrukció a folyamatosan konzolos Y-tengellyel és az ebből eredő nagy merevség és pontosság az Y- és Z-tengely teljes mozgástartományában.

Házon belüli gyártás.

Az olyan kritikus részegységeket, mint a mozgó oszlopok, ágyak és forgó forgóasztal-egységek, a HEDELIUS házon belül gyártja és méri. Ennek eredményeképpen nemcsak a minőséget tartjuk folyamatosan szem előtt, hanem a modern megmunkálás lehetőségeit és korlátait is ismerjük a mindennapi használatban. Ezt a technológiai szakértelmet folyamatosan beépítjük termékeink fejlesztésébe és ügyfeleink tanácsadásába.

Vezetők és egyenesség.

A HEDELIUS német és svájci gyártók előre beállított görgős vezetőket használ. Az összeszerelés végén a lineáris tengelyek pozicionálási pontosságát, ismételhetőségét, egyenességét és holtjátékát végül lézerinterferométerrel ellenőrzik és dokumentálják. A lineáris tengelyek pozicionálási pontossága az ISO 230-2 szabvány szerint rendszeresen kevesebb, mint 6 µm.

IT6 körkörös pontosság.

A Renishaw körkörösségi teszt a megmunkálóközpontok pontosságának vizsgálati módszereként honosodott meg. A mérés információt nyújt a két lineáris tengely közötti kölcsönhatásról és a körmozgás pontosságáról. A csúszásmentes görgős vezetők a közvetlen pályamérő rendszerekkel és a nagy szögpontossággal kombinálva lehetővé teszik az illesztések IT6 minőségben történő marását, ami csökkenti a gyártási időt és a szükséges orsószerszámok számát.

Forgótengelyes mérőrendszerek.

A mérőrendszerek pontossága jelentősen befolyásolja a felületek és furatok szögeltségét és párhuzamosságát. A HEDELIUS a beépített forgácsolóasztalokban, a forgóorsó-meghajtásokban és a forgácsoló/forgóasztal-egységekben minden egyes forgástengely közepén közvetlen szögkódolókat használ. Opcióként lézer alapú szögkódolók ±1" felbontással mérik a forgótengelyek pozicionálási pontosságát, és a tengelyeket a maximális pozicionálási pontosság érdekében kalibrálják.

Hosszú távú pontosság.

A HEDELIUS csak közvetlen lineáris kódolókat használ az X, Y és Z tengelyek pozíciójának mérésére. Ez azt jelenti, hogy a pozíciószabályozási hurok a teljes előtoló mechanizmust átfogja. Ezt nevezzük "zárt hurok" működésnek. A mechanika átviteli hibáit így az előtoló tengelyen lévő lineáris kódoló érzékeli, és a vezérlőelektronika korrigálja.

Hőmérséklet-kompenzáció.

A HEDELIUS megmunkálóközpontjait orsóhűtőkkel szereli fel a maróorsóban keletkező hő elvezetésére. A hűtőrendszer már alapfelszereltségként megnövelt hőstabilitást ér el. Mivel azonban az orsóhűtés nem képes az összes hőt elvezetni, a HEDELIUS opcionálisan hőmérséklet-érzékelőket szerel fel az orsóra, a mozgóoszlopra és egyes esetekben a forgástengelyekre is, hogy a vezérlőrendszeren keresztül kompenzálja a szerkezeti elmozdulásokat.

Válassza ki a CNC vezérlőrendszert.

Ami általában opcionális extrafelszereltségnek számít, a HEDELIUS-nál alapfelszereltség: minden megmunkálóközpont alapfelszereltségként CNC billentyűzettel, színes monitorral, orsó előtolás túlhajtással és eredeti szoftverrel van felszerelve. A SIEMENS vagy a HEIDENHAIN legkorszerűbb vezérléstechnikája garantálja a maximális kezelési kényelmet és a korlátlan funkcionalitást. Ön dönti el, hogy melyik rendszerrel kíván dolgozni.

A CNC Akadémia szemináriumain illeszkedjen a kívánt vezérlőrendszerhez.

Heidenhain TNC 7

Die neue HEIDENHAIN Steuerung TNC 7 setzt auf intuitive, aufgabenorientierte und individuelle Steuerung. Durch eine maßgeschneiderte Bedienoberfläche wird der Anwender in jeder Situation optimal unterstützt. Vertraute Funktionen der HEIDENHAIN Programmierung sind um smarte Funktionen ergänzt. Die Bedienelemente der TNC-Tastatur bleiben erhalten und bieten so eine solide Basis für die Steuerung der HEDELIUS Bearbeitungszentren.

Sinumerik ONE

Die SIEMENS SINUMERIK ONE Steuerung erweckt Ihre Ideen zum Leben. SINUMERIK ONE ist das zukunftsweisende CNC System für hochproduktive HEDELIUS Bearbeitungszentren. Für ungeahnte neue Möglichkeiten, Ideen und Geschäftsmodelle. Für schnellere Innovationen durch das nahtlose Zusammenspiel von virtueller und realer Welt. Und: SINUMERIK ONE ist weit mehr als eine leistungsfähige Hardware-Innovation.

Folyadékhűtéses motortengelyek precíziós hűtővel.

A nagy teljesítményű és nagy nyomatékú, hibrid csapágyazású CELOX integrált motoros orsók biztosítják a HEDELIUS megmunkálóközpontok technológiai vezető szerepét. A hidromechanikus szerszámrögzítő rendszer a HSK interfésszel együtt maximális rendszermerevséget és koncentrikus pontosságot garantál.

Tudjon meg mindent az integrált motororsókról.

SK 40 / BT 40 , CELOX 14000 1/min, 117 Nm, 22 kW

SK 40 / BT 40 , CELOX 14000 1/min, 183 Nm, 29 kW

SK 40 / BT 40 / HSK A63 , CELOX 18000 1/min, 136 Nm, 35 kW

Automatizálja megmunkálóközpontját.

Nagyobb termelékenység, nagyobb szállítási megbízhatóság, megkönnyebbült alkalmazottak: a termelés automatizálásának számos jó oka van. A HEDELIUS megmunkálóközpontok optimálisan automatizálhatók. Az automatizálás gyakran a gép oldalára van rögzítve. Az oldalról történő betöltés azt jelenti, hogy a munkaterület teljes mértékben rendelkezésre áll a beállítási és ellenőrzési munkákhoz, de például a nappali műszakban az egyes alkatrészek gyártásához is. A gép darus rakodása is korlátozás nélkül lehetséges. További előny (a kiválasztott automatizálástól függően) a munkaterület láthatósága és ezáltal a folyamat optimalizált ellenőrzése az automatizálás beállítása során. Ugyanakkor ez a megoldás kevés mélységet igényel, és könnyen integrálható egy meglévő gyártósorba.

Az automatizálás előnyei.

Raklap automatizálás

MARATHON RZ430

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

88 /110 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

MARATHON PL406

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

270 /370 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

MARATHON SR422

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

270 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

MARATHON SR518

Raklapok száma

Raklap méretei

500x500x48 mm

Átviteli súly

470 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Platinum

Raklapok száma

Raklap méretei

Átviteli súly

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Iridium Hybrid

Raklapok száma

Raklap méretei

Átviteli súly

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Titanium

Raklapok száma

Raklap méretei

Átviteli súly

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Infinity

Raklapok száma

Raklap méretei

Átviteli súly

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK LIGHT 30

Raklapok száma

Raklap méretei

Átviteli súly

30 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK LIGHT 60

Raklapok száma

Raklap méretei

Átviteli súly

60 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK LIGHT 120

Raklapok száma

Raklap méretei

400x400x38 / 320x320x38 / 200x200x38 mm

Átviteli súly

120 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK 150

Raklapok száma

Raklap méretei

400x400x38 / 320x320x38 / 200x200x38 mm

Átviteli súly

150 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA ERC 80

Raklapok száma

Raklap méretei

400x400x38 / 320x320x38 / 200x200x38 mm

Átviteli súly

80 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA Leonardo

Raklapok száma

Raklap méretei

Átviteli súly

80 /120 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA ERD 150 / 500

Raklapok száma

Raklap méretei

Átviteli súly

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Tower

Raklapok száma

Raklap méretei

Átviteli súly

100 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Promro Hybrid RD

Raklapok száma

Raklap méretei

Átviteli súly

25 /50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Munkadarab automatizálás

MARATHON RZ430

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

88 / 110 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Platinum

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

24 / 50 / 80 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Iridium Hybrid

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Titanium

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

180 / 225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Infinity

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

180 / 225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Mill-Assist

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Tower

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

100 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Promro Hybrid RD

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

LANG RoboTrex

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Hány eszközre van szüksége?

A megfelelő eszközök biztosítása kulcsfontosságú tényező a napi termelésben. A szerszámok keresése, a kalibrálás, a szállítás és a tár betöltése értékes kapacitást köt le, és az év során több száz munkaórát jelent. Biztosítsa gazdasági előnyét a 152, 180 vagy 264 üregű készenléti tárral, integrált kúptisztító állomással.

Racionalizálja a gyártási folyamatot óriási mértékben.

HEDELIUS Standard Magazin für bis zu 55 Werkzeuge für ACURA 50 CNC Bearbeitungszentren

Szabványos szerszámtároló magazin

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 55

Szerszám hossza: 300 mm

55 Werkzeuge im Standard für Werkzeugaufnahme von SK40 / BT40 / HSK A63

HEDELIUS MAGNUM Magazin für bis zu 25 zusätzliche Werkzeuge für ACURA CNC Bearbeitungszentren

MAGNUM szerszámmagazin

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 80

Szerszám hossza: 300 mm

Terület: 652 x 935 mm

Zusätzlich 25 Werkzeuge durch das MAGNUM Werkzeugmagazin und 55 Werkzeuge im Standard für Werkzeugaufnahme von SK40 / BT40 / HSK A63

HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 180

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 180

Szerszám hossza: 330 mm

Terület: 1340 x 1340 mm

Das STANDBY Magazin ist ein Schrankmagazin für bis zu 180 Werkzeuge, welches hinter dem Bearbeitungszentrum aufgestellt wird. Die integrierte Kegelreinigungsstation mit rotierender Reinigungsbürste, umlaufender Ölnebel-Abblasdüse und 3 Reinigungsprogrammen pflegt die Werkzeuge nachhaltig.

HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 264

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 264

Szerszám hossza: 330 mm

Terület: 1660 x 1660 mm

Das STANDBY Schrankmagazin ist für bis zu 264 zusätzliche Werkzeuge ausgelegt. Die integrierte Kegelreinigungsstation pflegt die Werkzeuge nachhaltig.

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

A CNC megmunkálóközpontok a forgács eltávolítására és a munkadarabok szárazra fújására szolgáló kézi működtetésű lefúvó- és öblítőpisztolyok mellett további öblítőfúvókákkal is felszerelhetők, ami növeli a folyamat megbízhatóságát, különösen az automatizált gyártás és az alumíniumgyártás esetében.

Chip öblítés

forgácsöblítő berendezés

Zusätzliche Spänespülung an der rechten und linken Maschinenseite inkl. verstärkter Spülpumpe.

Öblítő pisztoly

Ausrüstung der Maschine mit einer Spülpistole (3 bar, 20l/min), komplett mit Kühlmittelpumpe und Haltevorrichtung.

Porvédő

Vollkapselung des hinteren Maschinenraumes zum Staubschutz des Fahrständers und der kompletten X-Achse.

Emulziós köd extrakció

Kipufogógázszűrő LTA 500

Elektrostatischer LTA Abluftfilter (800 m³/h) inkl. mechanischem Vorfilter/Nachfilter und elektrostatischem Filter. Links angebaut an der Vollverkleidung.

Folyamatvezérlés forgó ablakkal

Forduló ablak

Ausrüstung der Schiebetürscheibe mit einem Drehfenster.

Durchmesser: 232 mm (Sichtfeld)

Forgácsprés

A forgácsprés elválasztja a forgácsot a hűtő kenőanyagoktól, és tiszta, kezelhető briketté préseli. Például 300 liter forgács néhány tucat brikettbe sűríthető. Ez kb. 80 %-os térfogatcsökkenésnek felel meg.

Még nagyobb teljesítmény a nagynyomású hűtőfolyadék-rendszerekkel.

A nagynyomású hűtőfolyadék-rendszerek használatával jelentős teljesítménynövekedés érhető el. Ebben az eljárásban a hűtőfolyadékot a munkaorsón keresztül közvetlenül a szerszám vágóéléhez vezetik. A különálló ferdeágyas szalagszűrős hűtőközeg-rendszer, beleértve az automatikus papíradagolást és a töltöttségi szint ellenőrzését acél, szürkeöntvény és alumínium megmunkálásához. A finom forgácsok előszűrővel előzetesen kiszűrhetők. A hűtőfolyadék-visszavezetésbe egy kettős kapcsolószűrő van beépítve a forgó tömítés védelme érdekében. A frekvenciaváltó lehetővé teszi a fokozatmentes nyomásszabályozást az NC-programban.

Jelentős teljesítménynövekedés.

HEDELIUS Hochdruck-Kühlmittelanlage SKM500

Hűtőfolyadék-rendszer SKM 500

Tartalom tiszta medence: 500 Liter

Szűrési fok: 1000 µm

Szűrő teljesítménye: 180 l/min

Szivattyú teljesítménye: 2,0 bar, 150 l/min

Separat stehende Kühlmittelanlage mit herausnehmbaren Stahlblech-Filtereinsatz.

HEDELIUS Hochdruck-Kühlmittelanlage SKM900

Hűtőfolyadék-rendszer SKM 900

Tartalom tiszta medence: 900 Liter

Szűrési fok: 190 µm

Szűrő teljesítménye: 180 l/min

Szivattyú teljesítménye: 2,5 bar, 150 l/min

Separat stehende Schrägbett-Bandfilterkühlmittelanlage inkl. automatischem Papiervorschub, Füllstandsüberwachung und Stahlsiebvorfilter über dem Filtervlies zum Abscheiden von Aluminium- und Kunststoffspänen.

HEDELIUS Hochdruck-Kühlmittelanlage SKM1400

Hűtőfolyadék-rendszer SKM 1400

Tartalom tiszta medence: 1400 Liter

Szűrési fok: 190 µm

Szűrő teljesítménye: 180 l/min

Szivattyú teljesítménye: 2,5 bar, 150 l/min

Testreszabott kiterjesztések

Zahlreiche Optionen zur Erweiterung des Leistungsspektrums der Kühlmittelanlagen stehen Ihnen zur Verfügung z. B.:

+ Eintauch-Kühl- und Heizaggregat
+ Öl-Skimmer
+ Bandabstreifer zum Abführen von Spänen
+ Digitales Refraktometer
+ Druckerhöhungspumpe 50/75 bar

Mérés és ellenőrzés.

Érintésérzékelőkkel és lézerrel.

A 3D tapintásérzékelők, a szerszámérzékelők és a szerszámlézerek különböző alkalmazásokhoz, például előkészítő, szabályozó vagy ellenőrző mérésekhez használhatók. Az előkészítő mérés során a munkadarab méreteit, szöghibáit vagy befogási hibáit határozzák meg. Míg a szabályozó mérés automatikusan reagál az anyagproblémákra, a rendszerrel kapcsolatos folyamateltérésekre és a nem tervezett eseményekre a lehető legsikeresebb folyamatmenet biztosítása érdekében, addig a felügyeleti mérés a megmunkálás eredményét naplózza.

Infravörös vevő

Im Spindelgehäuse integrierter Infrarot-Empfänger zum prozesssicheren Kommunizieren mit 3D-Messtaster und Toolsetter.

3D infravörös mérőszonda

Kapcsolható 3D-s toll, teljes adóberendezéssel, akkumulátorral és tárolódobozzal.

Toolsetter

Szerszámkészítő

An der Dreh-Schwenktischeinheit montiertes, kabelloses 2D-Tastsystem zur Vermessung und Überprüfung der Werkzeuge.

Lézeres vezérlőrendszer

An den Dreh-Schwenktisch montiertes Laser-Werkzeugkontrollsystem Blum LC50 260 zur berührungslosen Werkzeugvermessung und Werkzeugbrucherkennung, einschließlich Smart-Dock-Anschlussfläche, Reinigungsdüse HPC und Standard Messzyklen.
