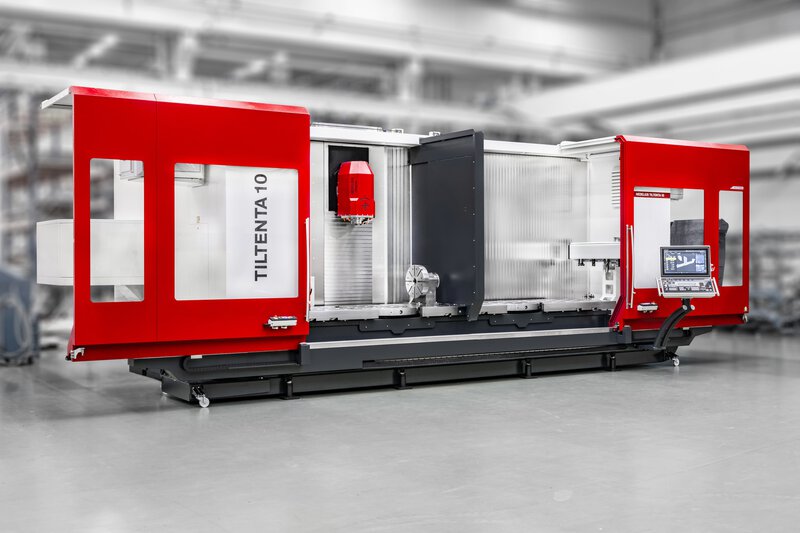

Centrum obróbkowe z wrzecionem wychylnym: TILTENTA 10-4600

Zaprojektowane jako uniwersalne centra obróbcze do szerokiego zakresu zastosowań w budowie maszyn i narzędzi, HEDELIUS kładzie duży Ciężar na stabilność i precyzję w fazie projektowania. Rezultatem tego procesu jest specjalny Rodzaj budowy HEDELIUS ze stale wspornikową osią Y i wynikającą z tego wysoką sztywnością i precyzją w całym zakresie ruchu osi Y i Z.

Podzespoły o krytycznym znaczeniu, takie jak ruchome kolumny, łoża i jednostki stołów obrotowo-przechylnych, są produkowane i mierzone w firmie HEDELIUS. W rezultacie nie tylko stale kontrolujemy jakość, ale także rozpoznajemy możliwości i ograniczenia nowoczesnej obróbki skrawaniem w codziennym użytkowaniu. Ta wiedza na temat procesów jest stale wykorzystywana do ulepszania naszych produktów i doradzania naszym Klientom.

HEDELIUS wykorzystuje wstępnie ustawione prowadnice rolkowe od niemieckich i szwajcarskich Producentów. Pod koniec montażu dokładność pozycjonowania, dokładność powtórzeń, prostoliniowość i luzy osi liniowych są ostatecznie sprawdzane i dokumentowane za pomocą interferometru laserowego. Dokładność pozycjonowania osi liniowych zgodnie z normą ISO 230-2 wynosi regularnie mniej niż 6 µm.

Test cyrkularności Renishaw ugruntował swoją pozycję jako metoda testowania dokładności centrów obróbkowych. Pomiar ten dostarcza informacji na temat interakcji pomiędzy dwiema osiami liniowymi oraz dokładności ruchu po okręgu. Bezślizgowe prowadnice rolkowe w połączeniu z systemami bezpośredniego pomiaru drogi i wysoką dokładnością kątową umożliwiają frezowanie pasowań w jakości IT6, co skraca czas produkcji i zmniejsza liczbę wymaganych narzędzi wrzecionowych.

Dokładność systemów pomiarowych ma znaczący wpływ na kątowość i równoległość powierzchni i otworów. HEDELIUS stosuje bezpośrednie czujniki pomiaru kąta w Centrum każdej osi obrotowej w zintegrowanych stołach okrągłych, napędach wrzecion obrotowych i jednostkach stołów obrotowo-przechylnych. Opcjonalnie, laserowe enkodery kątowe mierzą dokładność pozycjonowania osi obrotu z rozdzielczością ±1" i kalibrują osie w celu uzyskania maksymalnej dokładności pozycjonowania.

HEDELIUS używa tylko bezpośrednich enkoderów liniowych do pomiaru długości Osi X, Y i Z. Oznacza to, że pętla sterowania położeniem obejmuje cały mechanizm posuwu. Określa się to mianem pracy w pętli zamkniętej. Błędy transmisji w mechanice mogą być zatem wykryte przez enkoder liniowy na osi posuwu i skorygowane przez elektronikę sterującą.

HEDELIUS wyposaża swoje centra obróbcze w chłodnice wrzeciona, które odprowadzają ciepło generowane przez wrzeciono frezarskie. System chłodzenia już w standardzie zapewnia zwiększoną stabilność termiczną. Ponieważ jednak nie całe ciepło może zostać odprowadzone przez chłodzenie wrzeciona, HEDELIUS opcjonalnie instaluje czujniki temperatury na wrzecionie, kolumnie jezdnej i, w niektórych przypadkach, na osiach obrotowych w celu kompensacji przemieszczeń strukturalnych za pośrednictwem systemu sterowania.
