  • MARATHON SR422 22-fach Palettenspeicher.
22
Palettenanzahl
22
Palettenanzahl
400x400 mm
Abmessungen Palette
400x400 mm
Palettenmaß
270 kg
Transfergewicht
270 kg
Transfergewicht
Abmessungen (PDF)
Platzbedarf (PDF)
Vergleichen
Angebot einholen

Multi-Palettenspeicher MARATHON SR422

Mit 22 Paletten à 400 x 400 mm ist der Multipalettenspeicher MARATHON SR422 perfekt für die flexible Automation von wiederkehrenden Einzelteilen oder kleinen bis mittleren Serien. Mit ihrer ergonomischen Beladehöhe und einer drehbaren Ein-/Auslagerstation im Standard ist die Anlage optimal auf die Belange des Bedieners zugeschnitten. Für optimiertes Spannen wird die Palette auf dem Rüstplatz verriegelt. Die Tür der Ein-/Auslagerstation lässt sich für eine Kranbeladung vollständig öffnen. Für die Prozesskontrolle und das Einfahren neuer Werkstücke bleibt der Arbeitsraum des Bearbeitungszentrums von vorne voll zugänglich. Das Automationssystem ist perfekt auf das 5-Achs-Bearbeitungszentrum ACURA 65 abgestimmt.

Ihre Vorteile mit der MARATHON SR422

  • 22 Paletten 400 x 400 mm
  • Aufspanngewicht 250 kg (270 kg Transfergewicht)
  • Störkreisdurchmesser max. 500 mm
  • Aufspannhöhe max. 400 mm
  • Ein-/Auslagerstation als Standard
  • Palette auf der Ein-/Auslagerstation pneumatisch verriegelt für besseres Spannen
  • Abfragesensor für Palette auf Ein-/Auslagerstation
  • Heidenhain Palettenwechsler-Steuerung
  • Perfekt abgestimmt auf ACURA 65
Beratung zur Maschine

Holen Sie das Beste aus Ihrer Fertigung

Der Anwender steht bei HEDELIUS im Fokus. Daher sind die MARATHON Automationen mit vielen technischen Details ausgestattet worden, wie z.B. dem serienmäßig drehbaren Rüstplatz oder der pneumatischen Verriegelung der Palette auf dem Rüstplatz zum komfortablen Spannen von Werkstücken.

Effizientes Rüsten.

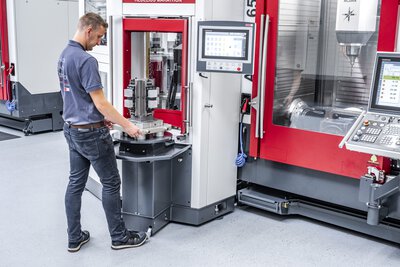

Die Ein-/Auslagerstation des MARATHON SR422 ermöglicht hauptzeitparalleles Rüsten und Spannen. Dadurch werden Stillstandzeiten bei Umspann- und Umbauprozessen deutlich reduziert.

Ergonomisches Design.

Der MARATHON SR422 bietet eine ergonomische Beladehöhe bis zur Palettenoberkante von 965 mm, wodurch das Rüsten erheblich vereinfacht wird. Ein Fußtaster ermöglicht die unkomplizierte Entriegelung der Drehfunktion.

Hohe Palettenkapazität.

Das Systemregal umfasst einen Speicher für bis zu 22 Paletten. Durch diese hohe Anzahl an Paletten sind benötigte Vorrichtungen schnell verfügbar, was kurze Reaktions- und Umrüstzeiten ermöglicht. Dies gewährleistet eine längere Laufzeit und unterstützt die Mehrmaschinenbedienung.

Optimiertes Werkstückspannen.

Die serienmäßige pneumatische Verriegelung an der Ein- und Auslagerstation erleichtert das Spannen von Werkstücken. Zudem verhindert ein integrierter Abfragesensor Fehlbedienungen, indem er die Anwesenheit einer Palette überprüft.

Intuitives Bedienkonzept.

Ein großes Touch-Display am Rüstplatz ermöglicht komfortables Palettenhandling. Der Anwender hat vom Rüstplatz eine optimale Sicht auf den Maschinenarbeitsraum zur Prozesskontrolle.

Galerie des MARATHON SR422

Wählen Sie Ihr kompatibles CNC-Bearbeitungszentrum.

Was üblicherweise als Sonderzubehör gilt, ist bei HEDELIUS Standard: Serienmäßig sind alle Bearbeitungszentren mit CNC-Volltastatur, Farbmonitor, Spindel-Vorschub-Overdrive und Originalsoftware ausgerüstet. Modernste Steuerungstechnik von SIEMENS oder HEIDENHAIN garantiert höchsten Bedienkomfort und eine uneingeschränkte Funktionalität. Mit welchem System Sie arbeiten wollen, entscheiden Sie selbst.

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 50
Verfahrwege (X/Y/Z)
Verfahrwege
500 x 550 x 550 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 500x430 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
300 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 50 EL
Verfahrwege (X/Y/Z)
Verfahrwege
500 x 550 x 550 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 500x430 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
300 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 50 MARATHON
Verfahrwege (X/Y/Z)
Verfahrwege
500 x 550 x 550 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 400x400 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
300 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65
Verfahrwege (X/Y/Z)
Verfahrwege
700 x 650 x 600 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 650x540 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
500 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 EL
Verfahrwege (X/Y/Z)
Verfahrwege
700 x 650 x 600 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 650x540 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
500 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON
Verfahrwege (X/Y/Z)
Verfahrwege
700 x 650 x 600 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 400x400 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
500 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 85
Verfahrwege (X/Y/Z)
Verfahrwege
900 x 850 x 700 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 850x750 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
1000 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 85 EL
Verfahrwege (X/Y/Z)
Verfahrwege
900 x 850 x 700 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 850x750 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
1000 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 85 MARATHON
Verfahrwege (X/Y/Z)
Verfahrwege
900 x 850 x 700 mm
Abmessungen Dreh-Schwenktisch
Dreh-Schwenktischmaß
Ø 400x400 / 500x500 mm
Belastung Dreh-Schwenktisch max.
Dreh-Schwenktischbelastung
1000 kg
HEDELIUS 5-Achs-Bearbeitungszentrum TILTENTA 7-2000 NEO
Verfahrwege (X/Y/Z)
Verfahrwege
2000 x 700 x 735 mm
Belastung Rundtisch max.
Belastung Rundtisch
800 kg
Belastung Festtisch max.
Belastung Festtisch
2000 kg
HEDELIUS 5-Achs-Bearbeitungszentrum TILTENTA 7-2600 NEO
Verfahrwege (X/Y/Z)
Verfahrwege
2600 x 700 x 695 mm
Belastung Rundtisch max.
Belastung Rundtisch
800 kg
Belastung Festtisch max.
Belastung Festtisch
2500 kg
HEDELIUS 5-Achs-Bearbeitungszentrum TILTENTA 9-2600
Verfahrwege (X/Y/Z)
Verfahrwege
2600 x 900 x 900 mm
Belastung Rundtisch max.
Belastung Rundtisch
1200 / 1800 kg
Belastung Festtisch max.
Belastung Festtisch
3000 kg
HEDELIUS 5-Achs-Bearbeitungszentrum TILTENTA 10-2600
Verfahrwege (X/Y/Z)
Verfahrwege
2600 x 1000 x 1000 mm
Belastung Rundtisch max.
Belastung Rundtisch
1600 / 2200 kg
Belastung Festtisch max.
Belastung Festtisch
4500 kg
HEDELIUS 5-Achs-Bearbeitungszentrum TILTENTA 11-2600
Verfahrwege (X/Y/Z)
Verfahrwege
2600 x 1100 x 900 mm
Belastung Rundtisch max.
Belastung Rundtisch
1800 / 2200 kg
Belastung Festtisch max.
Belastung Festtisch
4000 kg
HEDELIUS 3-Achs-Bearbeitungszentrum FORTE 65 Single 1320
Verfahrwege (X/Y/Z)
Verfahrwege
1320 x 650 x 600 mm
Aufspannfläche
Aufspannfläche
1500 x 650 mm
Belastung Festtisch max.
Belastung Festtisch
1200/2000 kg
HEDELIUS 3-Achs-Bearbeitungszentrum FORTE 65 Single 1320 EL
Verfahrwege (X/Y/Z)
Verfahrwege
1320 x 650 x 600 mm
Aufspannfläche
Aufspannfläche
1500 x 650 mm
Belastung Festtisch max.
Belastung Festtisch
1200/2000 kg
HEDELIUS 3-Achs-Bearbeitungszentrum FORTE 85 Single 1620
Verfahrwege (X/Y/Z)
Verfahrwege
1620 x 850 x 700 mm
Aufspannfläche
Aufspannfläche
1800 x 900 mm
Belastung Festtisch max.
Belastung Festtisch
1500/2000 kg
HEDELIUS 3-Achs-Bearbeitungszentrum FORTE 7-2000 NEO
Verfahrwege (X/Y/Z)
Verfahrwege
2000 x 700 x 800 mm
Aufspannfläche
Aufspannfläche
2300 x 700 mm
Belastung Festtisch max.
Belastung Festtisch
2000 kg
HEDELIUS 3-Achs-Bearbeitungszentrum FORTE 7-2600 NEO
Verfahrwege (X/Y/Z)
Verfahrwege
2600 x 700 x 800 mm
Aufspannfläche
Aufspannfläche
3080 x 700 mm
Belastung Festtisch max.
Belastung Festtisch
2000 kg
HEDELIUS 3-Achs-Bearbeitungszentrum FORTE 9-2600
Verfahrwege (X/Y/Z)
Verfahrwege
2600 x 900 x 1005 mm
Aufspannfläche
Aufspannfläche
3080 x 900 mm
Belastung Festtisch max.
Belastung Festtisch
3000 kg
HEDELIUS 3-Achs-Bearbeitungszentrum FORTE 10-2600
Verfahrwege (X/Y/Z)
Verfahrwege
2600 x 1000 x 1165 mm
Aufspannfläche
Aufspannfläche
3080 x 1000 mm
Belastung Festtisch max.
Belastung Festtisch
4500 kg
HEDELIUS 3-Achs-Bearbeitungszentrum FORTE 11-2600
Verfahrwege (X/Y/Z)
Verfahrwege
2600 x 1100 x 1005 mm
Aufspannfläche
Aufspannfläche
3080 x 1100 mm
Belastung Festtisch max.
Belastung Festtisch
4000 kg
Zusätzliche Ausrüstung.
Erweitern Sie Ihre Automationsanlage.

Zusätzliche Ausrüstung.

Erweitern Sie Ihre Automationsanlage.

Paletten

STANDBY Magazin
HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren
HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

Spänepresse

Das ist Ihre neue Automationslösung made in Germany.

MARATHON SR422
Palettenanzahl
Palettenanzahl
22
Abmessungen Palette
Palettenmaß
400x400 mm
Transfergewicht
Transfergewicht
270 kg

Bearbeitungszentren

Rüstoptionen

Sie haben Interesse an einem neuen Automationssystem mit HEDELIUS Bearbeitungszentrum. Wir unterbreiten Ihnen gerne ein Angebot z.B. über ein CNC-Bearbeitungszentrum, eine Automatisierungslösung, etc. aus dem Hause HEDELIUS Maschinenfabrik GmbH. Gerne demonstrieren wir Ihnen die Leistung unserer CNC-Bearbeitungszentren in einer praktischen Vorführung oder per Video-Livestream.
