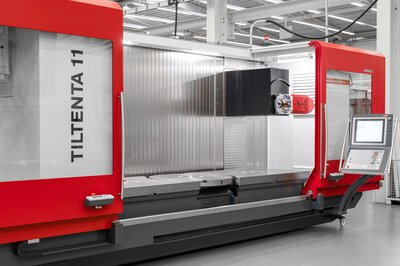

Obráběcí centrum s otočným vřetenem: TILTENTA 11-3600

Společnost HEDELIUS je navržena jako univerzální obráběcí centrum pro širokou škálu aplikací v konstrukci strojů a nástrojů a ve fázi návrhu klade velký důraz na stabilitu a přesnost. Výsledkem tohoto procesu je speciální konstrukce HEDELIUS se stále konzolovou osou Y a z toho vyplývající vysoká tuhost a přesnost v celém rozsahu pojezdu os Y a Z.

Kritické sestavy, jako jsou posuvné sloupy, lůžka a otočné stolové jednotky, se vyrábějí a měří přímo ve společnosti HEDELIUS. Díky tomu nejenže neustále sledujeme kvalitu, ale také si uvědomujeme možnosti a limity moderního obrábění v každodenním provozu. Tyto zkušenosti s procesy jsou neustále zapracovávány do zlepšování našich výrobků a poradenství našim zákazníkům.

Společnost HEDELIUS používá předem seřízená válečková vedení od německých a švýcarských výrobců. Na konci montáže se nakonec pomocí laserového interferometru kontroluje a dokumentuje přesnost polohování, opakovatelnost, přímost a vůle lineárních os. Přesnost polohování lineárních os podle normy ISO 230-2 je pravidelně menší než 6 µm.

Zkouška kruhovitosti Renishaw se prosadila jako zkušební metoda přesnosti obráběcích center. Měření poskytuje informace o interakci mezi dvěma lineárními osami a přesnosti kruhového pohybu. Neklouzavá válečková vedení v kombinaci se systémy přímého měření dráhy a vysokou úhlovou přesností umožňují frézování uložení v kvalitě IT6, což zkracuje výrobní časy a snižuje počet potřebných vřetenových nástrojů.

Přesnost měřicích systémů má významný vliv na úhlovost a rovnoběžnost ploch a otvorů. Společnost HEDELIUS používá přímé úhlové snímače ve středu každé rotační osy v integrovaných otočných stolech, v pohonech otočných vřeten a v jednotkách otočný/otočný stůl. Volitelně lze použít laserové úhlové snímače, které měří přesnost polohování rotačních os s rozlišením ±1" a kalibrují osy pro maximální přesnost polohování.

HEDELIUS používá k měření polohy os X, Y a Z pouze přímé lineární snímače. To znamená, že smyčka řízení polohy zahrnuje celý posuvový mechanismus. To se označuje jako provoz v "uzavřené smyčce". Chyby přenosu v mechanice tak mohou být detekovány lineárním snímačem na ose posuvu a korigovány řídicí elektronikou.

Společnost HEDELIUS vybavuje svá obráběcí centra chladiči vřeten, které odvádějí teplo vznikající ve frézovacím vřetenu. Chladicí systém dosahuje zvýšené tepelné stability již ve standardní výbavě. Protože však ne všechno teplo může být odvedeno chlazením vřetena, instaluje společnost HEDELIUS volitelně teplotní čidla na vřeteno, posuvný sloup a v některých případech i na rotační osy, aby bylo možné kompenzovat konstrukční posuny prostřednictvím řídicího systému.
