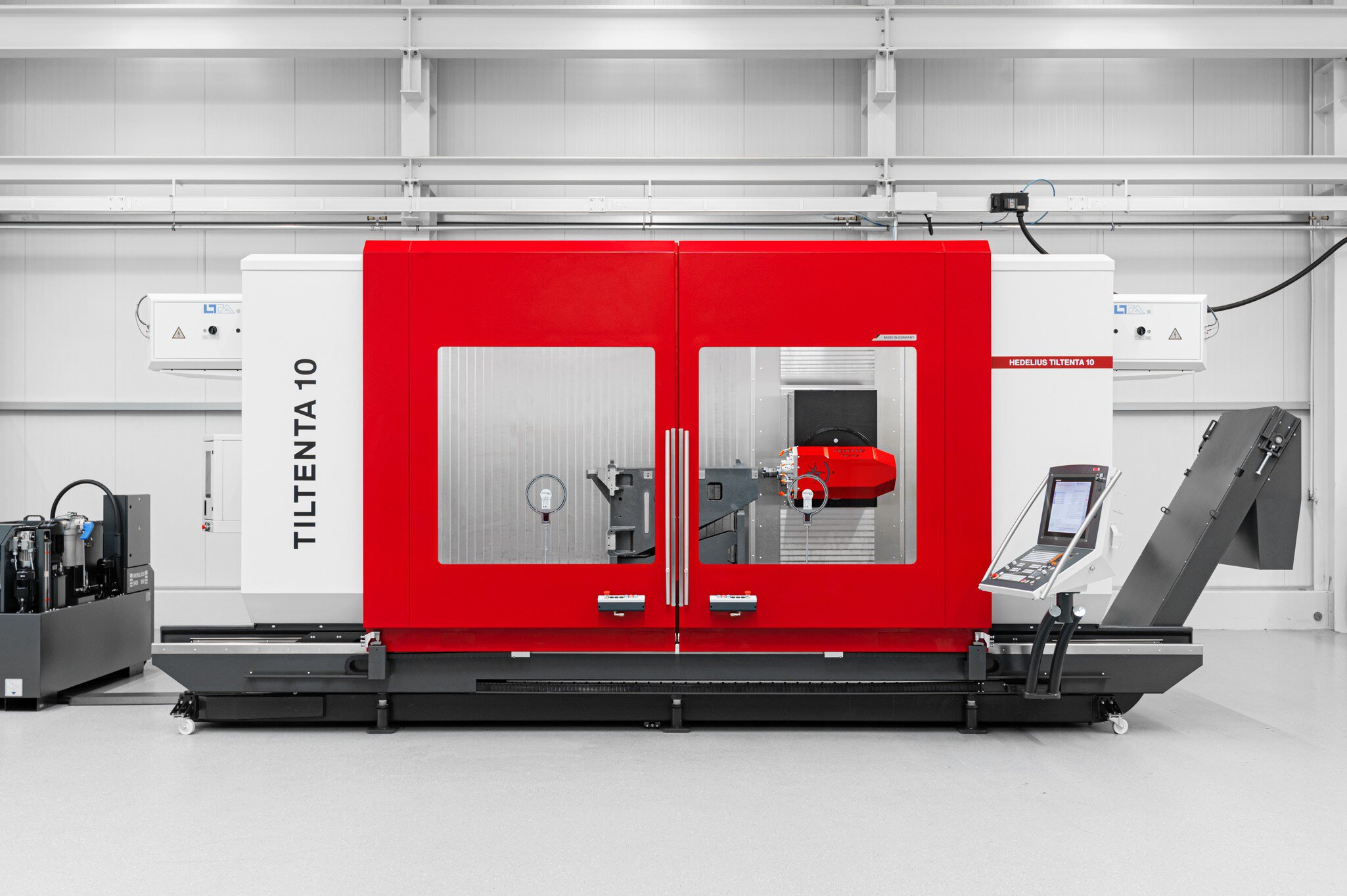

Centre d'usinage avec broche pivotante: TILTENTA 10-3600

Conçus comme centres d'usinage universels pour un large domaine d'application dans la construction de machines et d'outils, les aspects de stabilité et de précision sont fortement pondérés chez HEDELIUS lors de la phase de conception. Le résultat de ce processus est le Modèle HEDELIUS spécial avec l'axe Y en porte-à-faux constant et la rigidité et la précision élevées qui en résultent sur l'ensemble de la plage de déplacement des axes Y et Z.

Les groupes critiques tels que les postes de commande, les lits et les tables rotatives/pivotantes sont fabriqués et mesurés en interne chez HEDELIUS. Cela nous permet non seulement d'avoir toujours un œil sur la qualité, mais aussi de reconnaître les possibilités et les limites de l'enlèvement de copeaux moderne dans l'utilisation quotidienne. Cette connaissance des processus est intégrée en permanence dans l'amélioration de nos produits et dans le conseil à nos clients.

HEDELIUS utilise des guidages à galets prémontés de fabricants allemands et suisses. A la fin du montage, la précision de positionnement, la précision de répétition, la rectitude et le jeu d'inversion des axes linéaires sont finalement contrôlés et documentés au moyen d'un interféromètre laser. Les précisions de positionnement des axes linéaires selon la norme ISO 230-2 sont régulièrement inférieures à 6 µm.

Le test de circularité Renishaw s'est établi comme méthode de contrôle de la précision des Centres d'usinage. Cette mesure renseigne sur l'interaction entre deux axes linéaires et sur la précision d'un mouvement circulaire. Les guidages à rouleaux sans glissement, combinés à des systèmes de mesure de déplacement directs et à une grande précision angulaire, permettent de fraiser des ajustements d'une qualité IT6, ce qui réduit les temps de fabrication et le nombre d'outils de broche nécessaires.

La précision des systèmes de mesure a une influence considérable sur l'angularité et le parallélisme des surfaces et des alésages. HEDELIUS utilise des capteurs de mesure d'angle directs au centre de chaque axe rotatif dans les plateaux circulaires intégrés, les entraînements à broche pivotante et les unités de table rotative/pivotante. En option, des appareils de mesure de l'angle à base de laser mesurent la précision de positionnement des axes rotatifs avec une résolution de ±1" et calibrent les axes pour une précision de positionnement maximale.

HEDELIUS utilise exclusivement des appareils de mesure de longueur directs pour l'enregistrement des positions des axes X, Y et Z. Ainsi, la boucle d'asservissement de position englobe l'ensemble du mécanisme d'avance. On parle d'un mode en "boucle fermée". Les erreurs de transmission de la mécanique peuvent ainsi être détectées par l'appareil de mesure de la longueur sur l'axe d'avance et régulées par l'électronique de commande.

Pour évacuer la chaleur produite dans la broche de fraisage, HEDELIUS équipe ses centres d'usinage de refroidisseurs de broche. Le refroidissement permet déjà d'obtenir une stabilité thermique accrue en standard. Mais comme le refroidissement de la broche ne permet pas d'évacuer toute la chaleur, HEDELIUS installe en option des capteurs de température sur la broche, les postes de commande et en partie aussi sur les axes rotatifs, afin de compenser les déplacements structurels via la commande.
