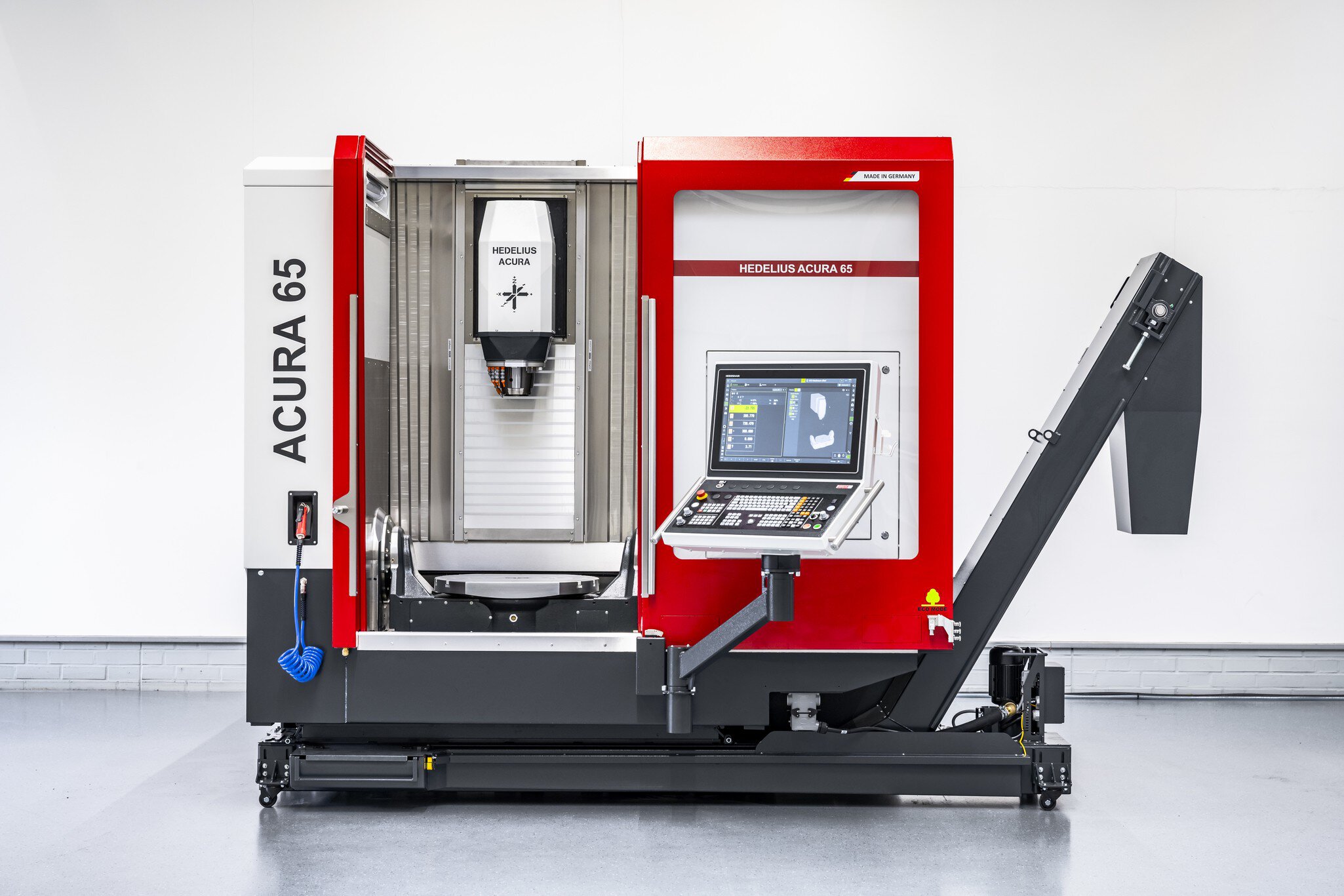

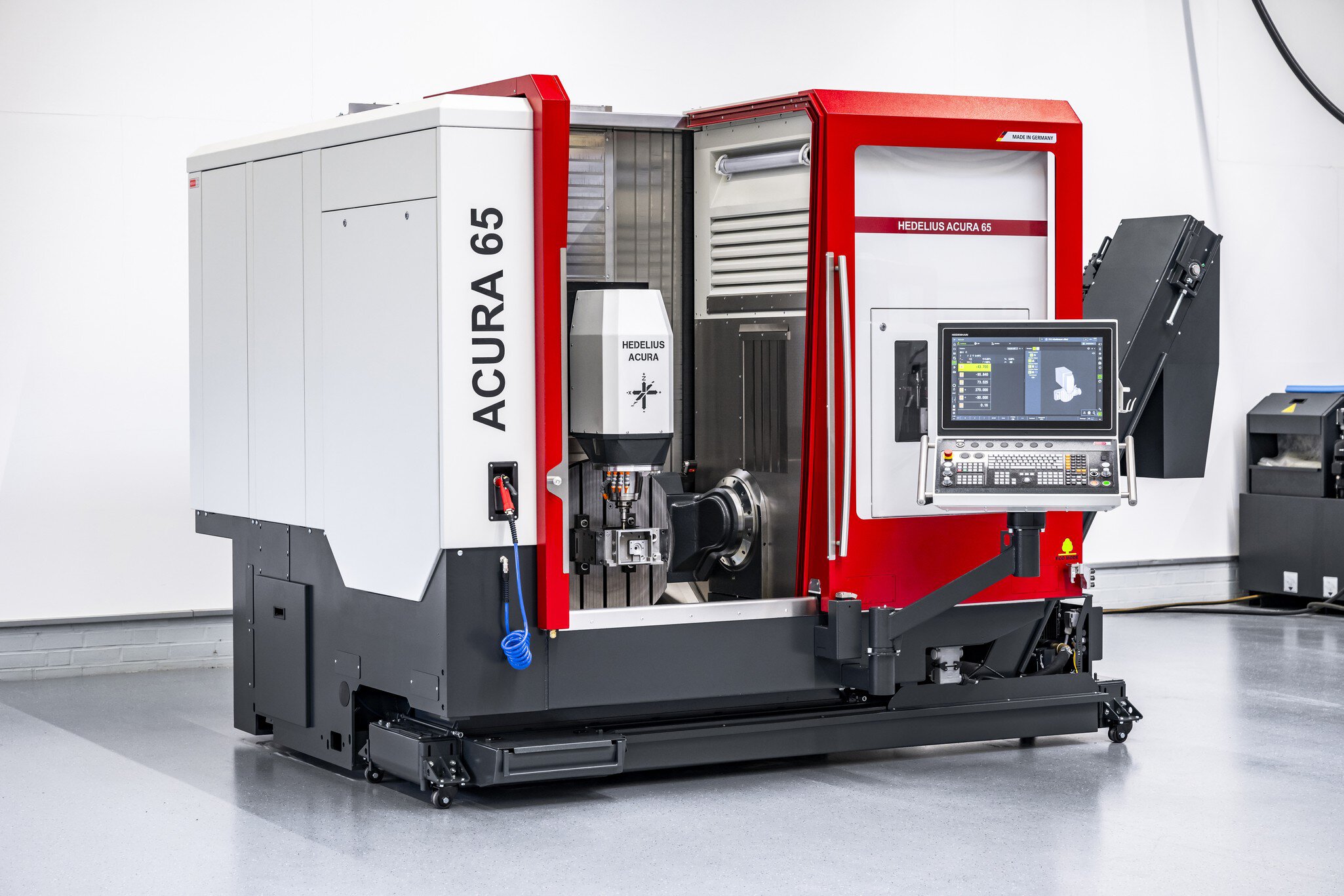

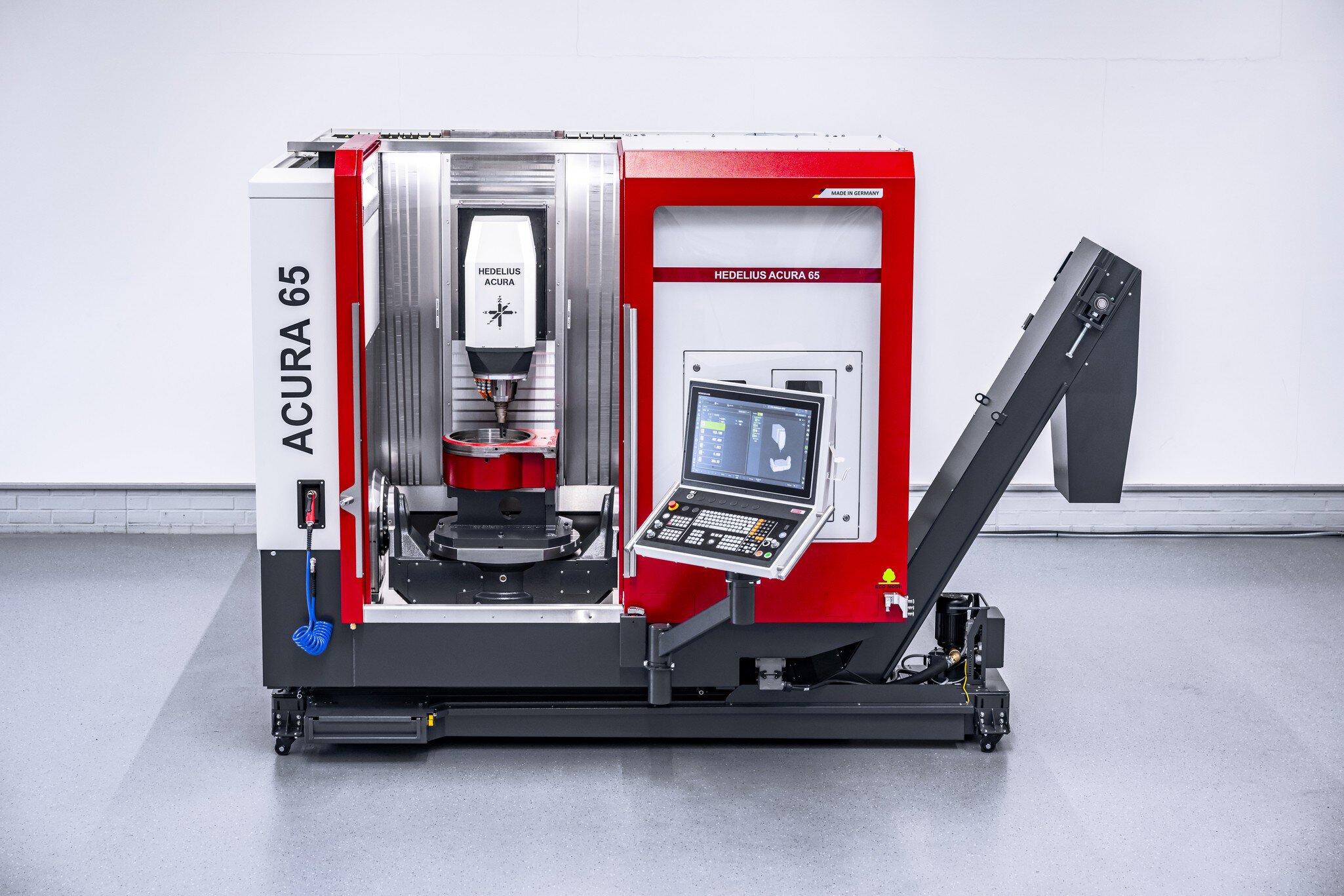

Obráběcí centrum s otočným/naklápěcím stolem: ACURA 65

Vysoce výkonné obráběcí centrum ACURA 65 zaujme všude tam, kde je třeba obrobky obrábět z několika stran s vysokou přesností a v nejtěsnějších prostorech. Díky malé celkové hloubce a nízké celkové výšce lze pětiosou frézku integrovat prakticky do každé dílny. Rozsáhlá nabídka příslušenství umožňuje přizpůsobit stroj mnoha obráběcím úlohám.

Vaše výhody s ACURA 65

Velký zdvih Z 600 mm

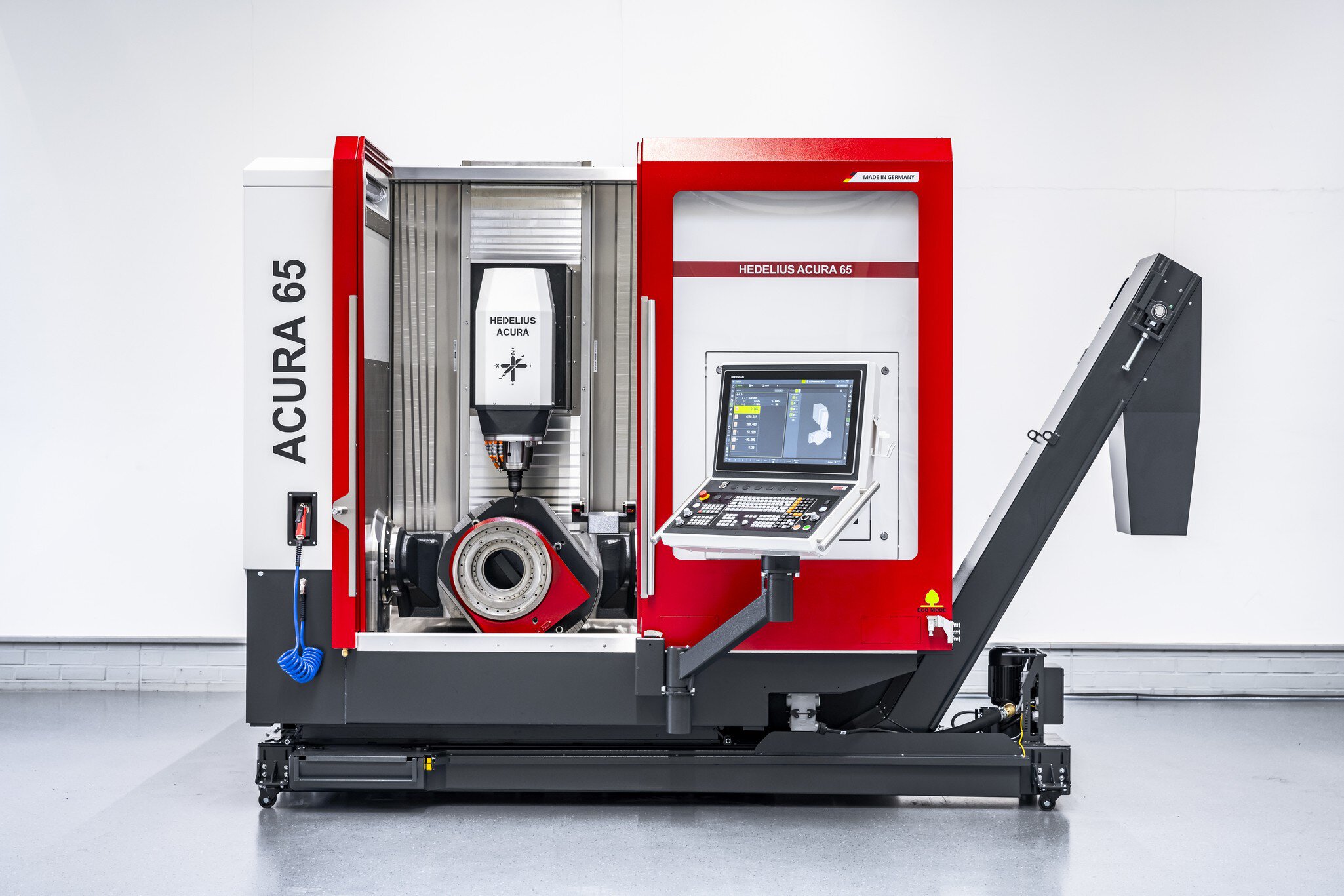

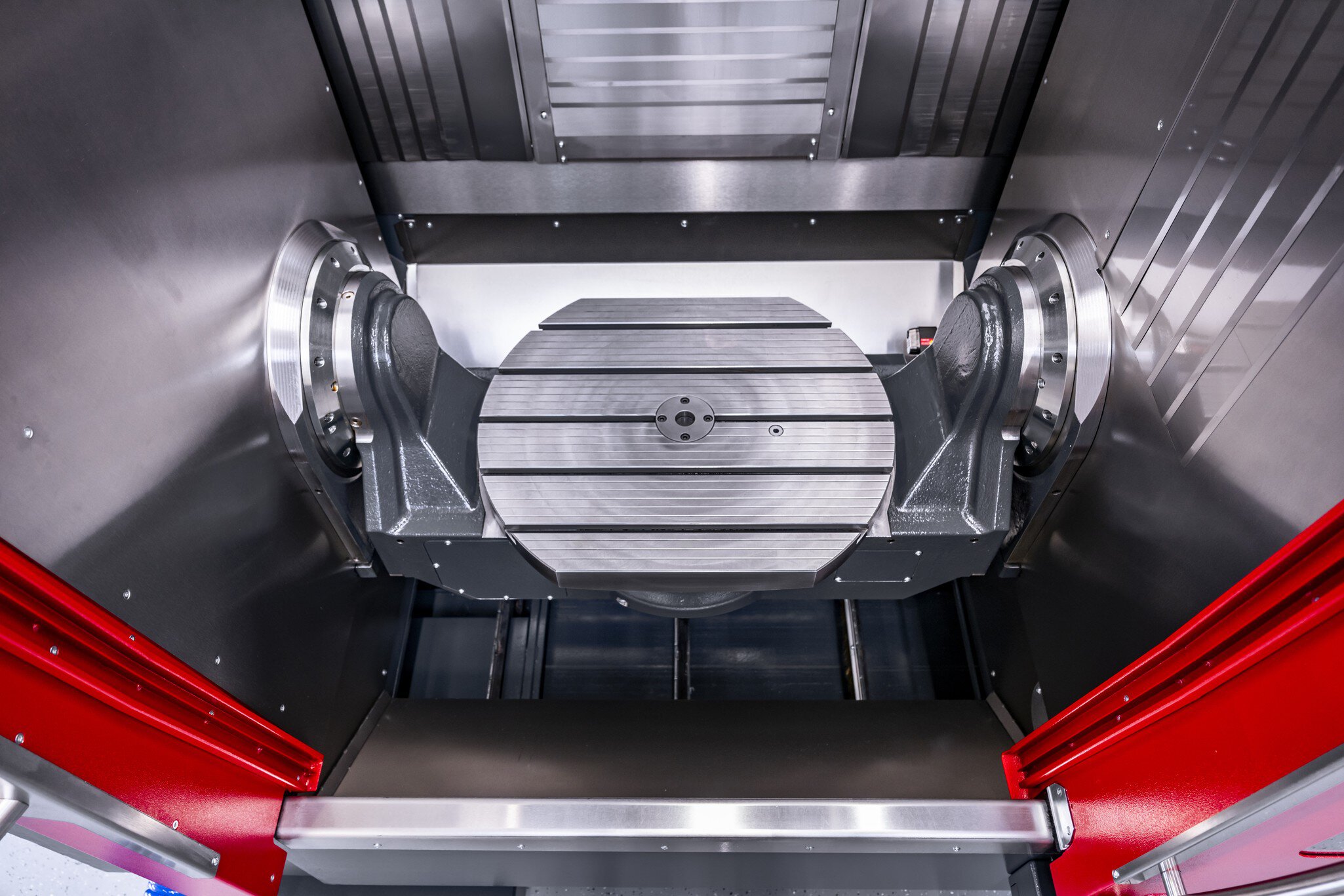

Oboustranně otočný stůl pro vysoce přesné řezání
65 nebo 90polohový zásobník nástrojů lze ovládat zepředu
Kompletní uzavření pracovního prostoru ACURA 65 pro čisté pracovní prostředí

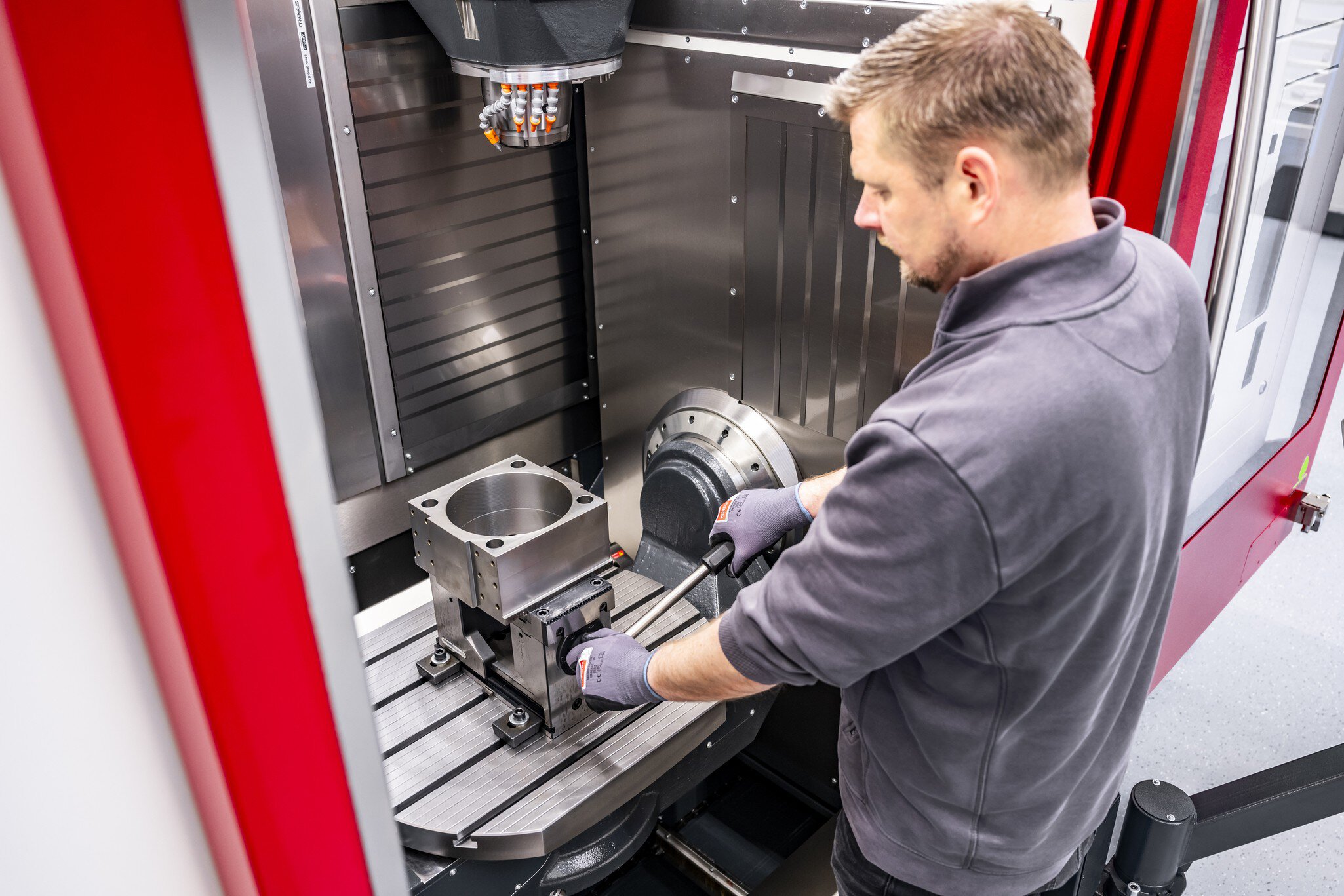

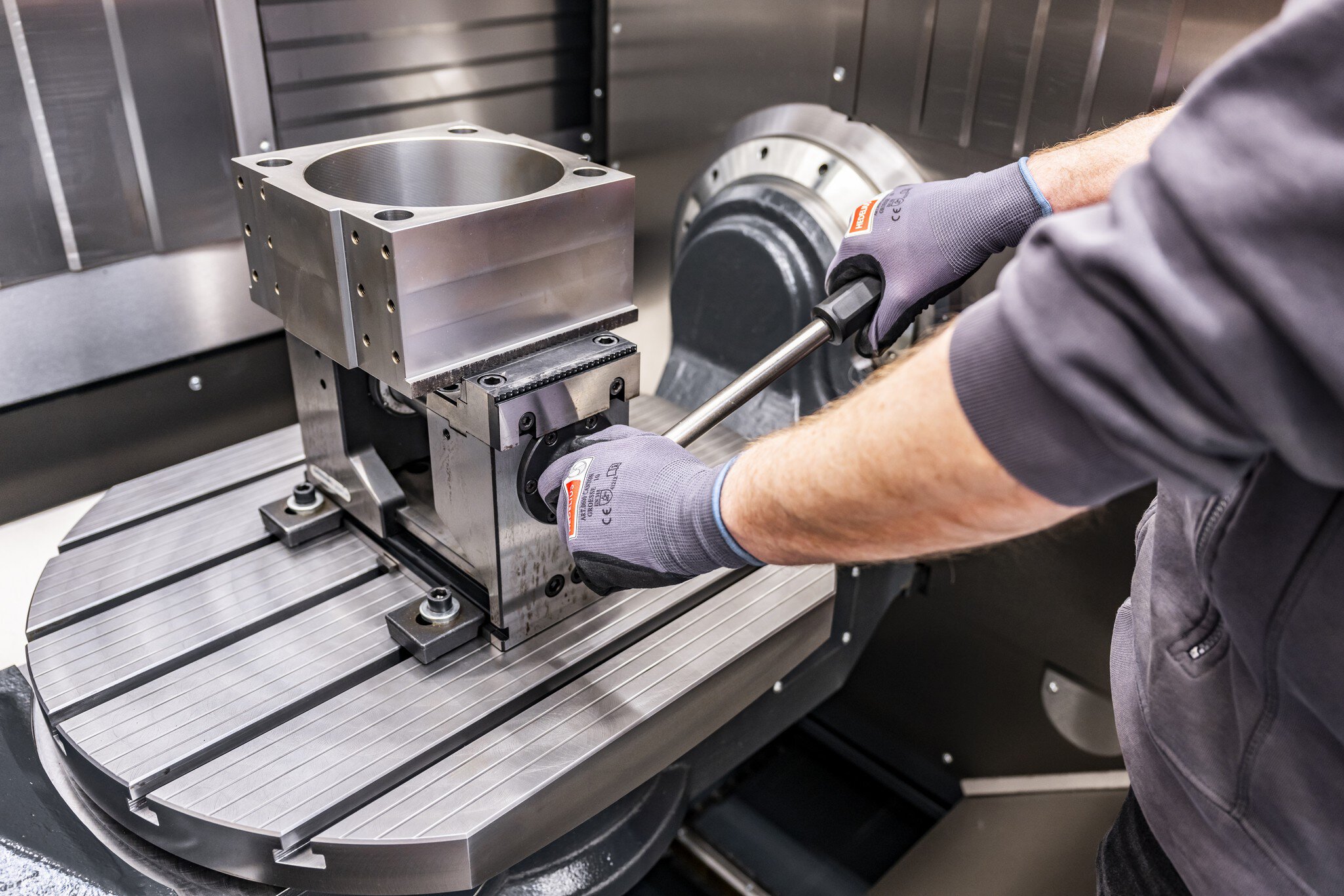

Upínací plocha přesunutá dopředu pro lepší přístupnost
Nízká celková výška, malá montážní hloubka
Volitelné 5osé simultánní frézování

Rada na stroji

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65

Srovnání strojů.

Zde se vytvoří porovnání strojů: Přidejte další stroje pro porovnání výkonnostních parametrů.

Galerie.

Základ přesnosti.

Při dosahování určité přesnosti obrobku hraje roli mnoho faktorů. Za prvé jsou to samotné stroje. Konstrukce, komponenty a software mají vliv na výsledek obrábění. V úvahu je však třeba vzít i mnoho doprovodných faktorů, od umístění stroje přes měřicí zařízení, upínací zařízení a nástroje až po kvalifikaci pracovníků.

Přesnost obráběcích center HEDELIUS

Propracovaný design.

Společnost HEDELIUS je navržena jako univerzální obráběcí centrum pro širokou škálu aplikací v konstrukci strojů a nástrojů a ve fázi návrhu klade velký důraz na stabilitu a přesnost. Výsledkem tohoto procesu je speciální konstrukce HEDELIUS se stále konzolovou osou Y a z toho vyplývající vysoká tuhost a přesnost v celém rozsahu pojezdu os Y a Z.

Vlastní výroba.

Kritické sestavy, jako jsou posuvné sloupy, lůžka a otočné stolové jednotky, se vyrábějí a měří přímo ve společnosti HEDELIUS. Díky tomu nejenže neustále sledujeme kvalitu, ale také si uvědomujeme možnosti a limity moderního obrábění v každodenním provozu. Tyto zkušenosti s procesy jsou neustále zapracovávány do zlepšování našich výrobků a poradenství našim zákazníkům.

Vodítka a rovnost.

Společnost HEDELIUS používá předem seřízená válečková vedení od německých a švýcarských výrobců. Na konci montáže se nakonec pomocí laserového interferometru kontroluje a dokumentuje přesnost polohování, opakovatelnost, přímost a vůle lineárních os. Přesnost polohování lineárních os podle normy ISO 230-2 je pravidelně menší než 6 µm.

IT6 kruhová přesnost.

Zkouška kruhovitosti Renishaw se prosadila jako zkušební metoda přesnosti obráběcích center. Měření poskytuje informace o interakci mezi dvěma lineárními osami a přesnosti kruhového pohybu. Neklouzavá válečková vedení v kombinaci se systémy přímého měření dráhy a vysokou úhlovou přesností umožňují frézování uložení v kvalitě IT6, což zkracuje výrobní časy a snižuje počet potřebných vřetenových nástrojů.

Měřicí systémy na rotačních osách.

Přesnost měřicích systémů má významný vliv na úhlovost a rovnoběžnost ploch a otvorů. Společnost HEDELIUS používá přímé úhlové snímače ve středu každé rotační osy v integrovaných otočných stolech, v pohonech otočných vřeten a v jednotkách otočný/otočný stůl. Volitelně lze použít laserové úhlové snímače, které měří přesnost polohování rotačních os s rozlišením ±1" a kalibrují osy pro maximální přesnost polohování.

Dlouhodobá přesnost.

HEDELIUS používá k měření polohy os X, Y a Z pouze přímé lineární snímače. To znamená, že smyčka řízení polohy zahrnuje celý posuvový mechanismus. To se označuje jako provoz v "uzavřené smyčce". Chyby přenosu v mechanice tak mohou být detekovány lineárním snímačem na ose posuvu a korigovány řídicí elektronikou.

Kompenzace teploty.

Společnost HEDELIUS vybavuje svá obráběcí centra chladiči vřeten, které odvádějí teplo vznikající ve frézovacím vřetenu. Chladicí systém dosahuje zvýšené tepelné stability již ve standardní výbavě. Protože však ne všechno teplo může být odvedeno chlazením vřetena, instaluje společnost HEDELIUS volitelně teplotní čidla na vřeteno, posuvný sloup a v některých případech i na rotační osy, aby bylo možné kompenzovat konstrukční posuny prostřednictvím řídicího systému.

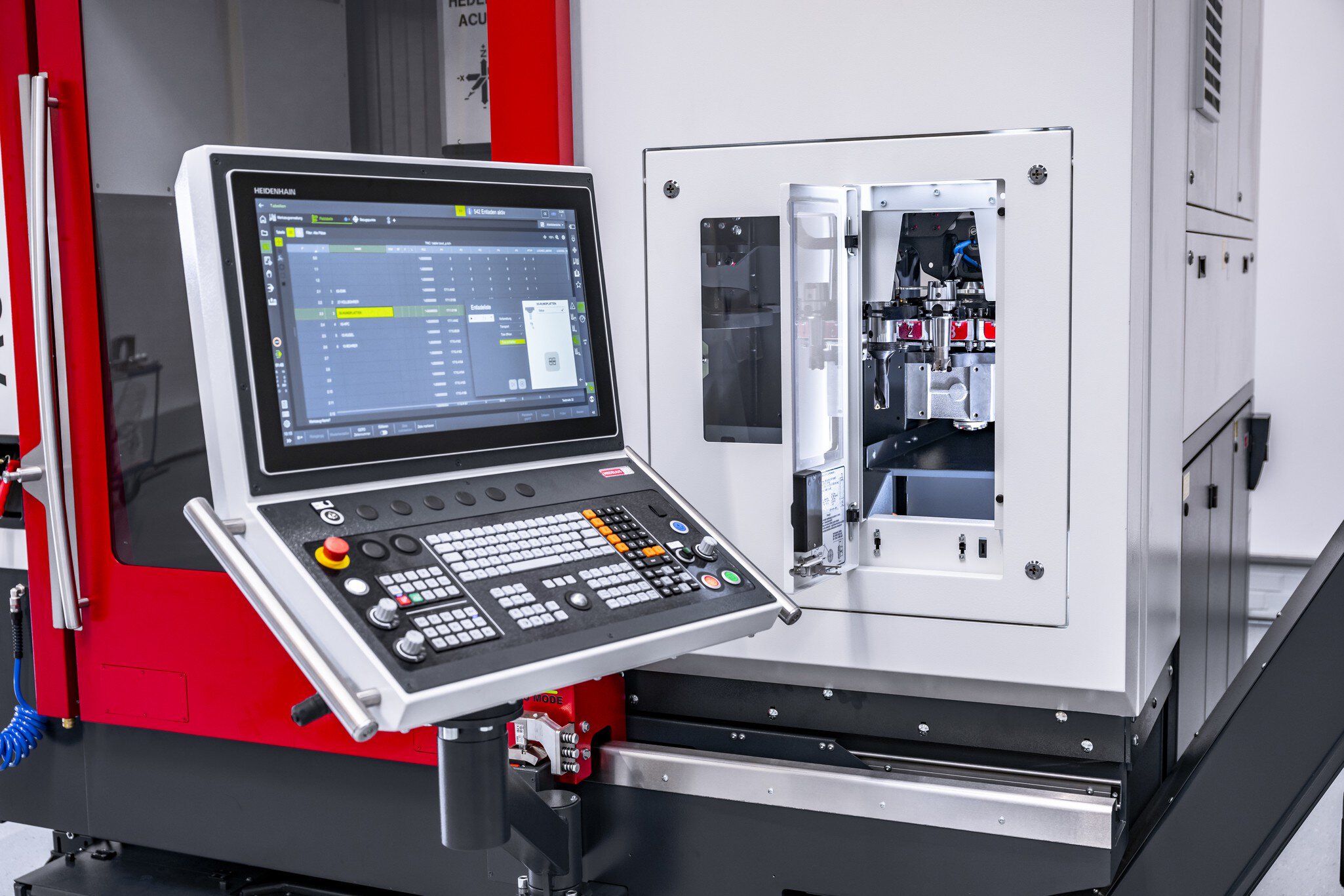

Vyberte si svůj řídicí systém CNC.

To, co se obvykle považuje za volitelnou výbavu, je u společnosti HEDELIUS standardem: Všechna obráběcí centra jsou standardně vybavena plnohodnotnou CNC klávesnicí, barevným monitorem, předřazeným posuvem vřetena a originálním softwarem. Nejmodernější řídicí technika od společností SIEMENS nebo HEIDENHAIN zaručuje maximální komfort obsluhy a neomezenou funkčnost. Je jen na vás, s jakým systémem budete pracovat.

Vybavte se požadovaným řídicím systémem na seminářích CNC Akademie.

Heidenhain TNC 7

Die neue HEIDENHAIN Steuerung TNC 7 setzt auf intuitive, aufgabenorientierte und individuelle Steuerung. Durch eine maßgeschneiderte Bedienoberfläche wird der Anwender in jeder Situation optimal unterstützt. Vertraute Funktionen der HEIDENHAIN Programmierung sind um smarte Funktionen ergänzt. Die Bedienelemente der TNC-Tastatur bleiben erhalten und bieten so eine solide Basis für die Steuerung der HEDELIUS Bearbeitungszentren.

Sinumerik ONE

Die SIEMENS SINUMERIK ONE Steuerung erweckt Ihre Ideen zum Leben. SINUMERIK ONE ist das zukunftsweisende CNC System für hochproduktive HEDELIUS Bearbeitungszentren. Für ungeahnte neue Möglichkeiten, Ideen und Geschäftsmodelle. Für schnellere Innovationen durch das nahtlose Zusammenspiel von virtueller und realer Welt. Und: SINUMERIK ONE ist weit mehr als eine leistungsfähige Hardware-Innovation.

Vřetena motoru chlazená kapalinou s přesným chladičem.

Vysoce výkonná vřetena CELOX s integrovaným motorem a vysokým točivým momentem s hybridní ložiskovou technologií zajišťují technologický náskok obráběcích center HEDELIUS. Hydromechanický systém upínání nástrojů zaručuje ve spojení s rozhraním HSK maximální tuhost a soustřednost systému.

Zjistěte vše o integrálních motorových vřetenech.

SK 40 / BT 40 , CELOX 14000 1/min, 117 Nm, 22 kW

SK 40 / BT 40 , CELOX 14000 1/min, 183 Nm, 29 kW

HSK A63 , CELOX 15000 1/min, 217 Nm, 50 kW

SK 40 / BT 40 / HSK A63 , CELOX 18000 1/min, 136 Nm, 35 kW

Automatizujte své obráběcí centrum.

Větší produktivita, vyšší spolehlivost dodávek, úleva zaměstnancům: existuje mnoho dobrých důvodů pro automatizaci výroby. Obráběcí centra HEDELIUS lze optimálně automatizovat. Automatizace je často připevněna na boku stroje. Nakládání z boku znamená, že pracovní plocha zůstává plně k dispozici pro seřizovací a kontrolní práce, ale také například pro výrobu jednotlivých dílů během denní směny. Dokonce i nakládání stroje jeřábem je možné bez omezení. Další výhodou (v závislosti na zvolené automatizaci) je viditelnost pracovního prostoru, a tedy optimalizovaná kontrola procesu při seřizování na automatizaci. Zároveň toto řešení nevyžaduje velkou hloubku a lze jej snadno integrovat do stávající výrobní linky.

Výhody automatizace.

Automatizace palet

MARATHON RZ430

Počet palet

Rozměry palety

400x400x38 mm

Přenosová hmotnost

88 /110 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

MARATHON PL406

Počet palet

Rozměry palety

400x400x38 / 400x500x48 mm

Přenosová hmotnost

270 /370 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

MARATHON SR422

Počet palet

Rozměry palety

400x400x38 mm

Přenosová hmotnost

270 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

MARATHON SR518

Počet palet

Rozměry palety

500x500x48 mm

Přenosová hmotnost

470 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Platinum

Počet palet

Rozměry palety

Přenosová hmotnost

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Iridium Hybrid

Počet palet

Rozměry palety

Přenosová hmotnost

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Titanium

Počet palet

Rozměry palety

Přenosová hmotnost

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Infinity

Počet palet

Rozměry palety

Přenosová hmotnost

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

EROWA ERC 80

Počet palet

Rozměry palety

400x400x38 / 320x320x38 / 200x200x38 mm

Přenosová hmotnost

80 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

EROWA Leonardo

Počet palet

Rozměry palety

Přenosová hmotnost

80 /120 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

EROWA ERD 150 / 500

Počet palet

Rozměry palety

Přenosová hmotnost

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

INDUMATIK LIGHT 30

Počet palet

Rozměry palety

Přenosová hmotnost

30 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

INDUMATIK LIGHT 60

Počet palet

Rozměry palety

Přenosová hmotnost

60 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

INDUMATIK LIGHT 120

Počet palet

Rozměry palety

400x400x38 / 320x320x38 / 200x200x38 mm

Přenosová hmotnost

120 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

INDUMATIK 150

Počet palet

Rozměry palety

400x400x38 / 320x320x38 / 200x200x38 mm

Přenosová hmotnost

150 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

RoboJob Tower

Počet palet

Rozměry palety

Přenosová hmotnost

100 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Promro Hybrid RD

Počet palet

Rozměry palety

Přenosová hmotnost

25 /50 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Automatizace obrobků

MARATHON RZ430

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

88 / 110 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Platinum

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

24 / 50 / 80 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Iridium Hybrid

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Titanium

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

180 / 225 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Infinity

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

180 / 225 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

RoboJob Mill-Assist

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

RoboJob Tower

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

100 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Promro Hybrid RD

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 / 50 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

LANG RoboTrex

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 / 50 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Kolik nástrojů potřebujete?

Poskytnutí správných nástrojů je klíčovým faktorem každodenní výroby. Vyhledávání nástrojů, kalibrace, přeprava a nakládání zásobníku zabírají cennou kapacitu a v průběhu roku představují několik stovek pracovních hodin. Zajistěte si ekonomickou výhodu s pohotovostním zásobníkem se 152, 180 nebo 264 dutinami a integrovanou stanicí pro čištění kuželů.

Výrazně racionalizujte svůj výrobní proces.

HEDELIUS Standard Magazin für bis zu 65/80 Werkzeuge für ACURA 65 und ACURA 85 CNC Bearbeitungszentren

Standardní zásobník na nářadí

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 65

Délka nástroje: 330 mm

65 Werkzeuge im Standard für Werkzeugaufnahme von SK40 / BT40 / HSK A63

HEDELIUS MAGNUM Magazin für bis zu 25 zusätzliche Werkzeuge für ACURA CNC Bearbeitungszentren

Časopis nářadí MAGNUM

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 90

Délka nástroje: 330 mm

Podlahová plocha: 652 x 969 mm

Zusätzlich 25 Werkzeuge durch das MAGNUM Werkzeugmagazin von vorne bedienbar

HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

Zásobník STANDBY 180

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 180

Délka nástroje: 330 mm

Podlahová plocha: 1340 x 1340 mm

Das STANDBY Magazin ist ein Schrankmagazin für bis zu 180 Werkzeuge, welches hinter dem Bearbeitungszentrum aufgestellt wird. Die integrierte Kegelreinigungsstation mit rotierender Reinigungsbürste, umlaufender Ölnebel-Abblasdüse und 3 Reinigungsprogrammen pflegt die Werkzeuge nachhaltig.

HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

Zásobník STANDBY 264

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 264

Délka nástroje: 330 mm

Podlahová plocha: 1660 x 1660 mm

Das STANDBY Schrankmagazin ist für bis zu 264 zusätzliche Werkzeuge ausgelegt. Die integrierte Kegelreinigungsstation pflegt die Werkzeuge nachhaltig.

Maximalizujte spolehlivost procesu.

Optimalizovaná technologie čištění a odstraňování třísek.

Maximalizujte spolehlivost procesu.

Optimalizovaná technologie čištění a odstraňování třísek.

Kromě ručně ovládaných vyfukovacích a oplachovacích pistolí pro odstraňování třísek a vyfukování obrobků do sucha mohou být CNC obráběcí centra vybavena také přídavnými oplachovacími tryskami, což zvyšuje spolehlivost procesu, zejména při automatizované výrobě a výrobě hliníku.

Proplachování třísek

Zařízení na proplachování třísek

Zusätzliche Spänespülung an der rechten und linken Maschinenseite inkl. verstärkter Spülpumpe.

Splachovací pistole

Ausrüstung der Maschine mit einer Spülpistole (3 bar, 20l/min), komplett mit Kühlmittelpumpe und Haltevorrichtung.

Prachový kryt

Vollkapselung des hinteren Maschinenraumes zum Staubschutz des Fahrständers und der kompletten X-Achse.

Extrakce emulzní mlhy

Filtr výfukového vzduchu LTA 3001 (vpravo)

Elektrostatischer LTA Abluftfilter (1200 m³/h) inkl. mechanischem Vorfilter/Nachfilter und elektrostatischem Filter. Rechts angebaut an der Vollverkleidung.

Řízení procesu s otočným oknem

Otočné okno

Ausrüstung der Schiebetürscheibe mit einem Drehfenster.

Durchmesser: 232 mm (Sichtfeld)

Lis na čipy

Lis na třísky odděluje třísky od chladicích maziv a lisuje je do čistých, snadno zpracovatelných briket. Například 300 litrů třísek lze stlačit do několika desítek briket. To odpovídá snížení objemu o přibližně 80 %.

Měření + kontrola.

S dotykovými sondami a laserem.

3D dotykové sondy, nástrojové dotykové sondy a nástrojové lasery lze použít pro různé aplikace, například pro přípravná, regulační nebo kontrolní měření. Při přípravném měření se zjišťují rozměry obrobku, úhlové chyby nebo chyby upnutí. Zatímco regulační měření automaticky reaguje na problémy s materiálem, odchylky procesu související se systémem a neplánované události s cílem zajistit co nejúspěšnější průběh procesu, monitorovací měření zaznamenává výsledek obrábění.

Infračervený přijímač

Im Spindelgehäuse integrierter Infrarot-Empfänger zum prozesssicheren Kommunizieren mit 3D-Messtaster und Toolsetter.

3D infračervená měřicí sonda

Přepínací 3D stylus, kompletní s vysílací jednotkou, baterií a úložným boxem.

Toolsetter

Nástrojář

An der Dreh-Schwenktischeinheit montiertes, kabelloses 2D-Tastsystem zur Vermessung und Überprüfung der Werkzeuge.

Laserový řídicí systém

An den Dreh-Schwenktisch montiertes Laser-Werkzeugkontrollsystem Blum LC50 260 zur berührungslosen Werkzeugvermessung und Werkzeugbrucherkennung, einschließlich Smart-Dock-Anschlussfläche, Reinigungsdüse HPC und Standard Messzyklen.
